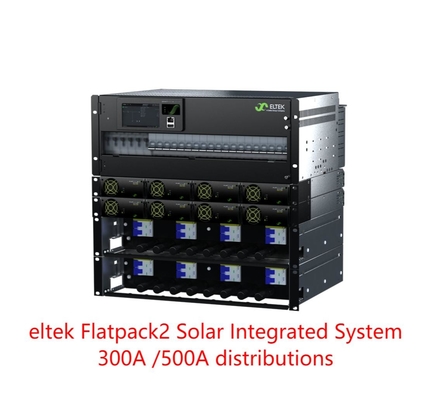

Εναλλακτικό σύστημα ηλεκτρικής ενέργειας (CTOA0407S.
Ο πυρήνας αυτόνομης ενέργειας ηλιακής ενέργειας της Eltek βασίζεται στην οικογένεια προϊόντων Flatpack2, πλήρως ενσωματωμένη σε πλήρεις και ευέλικτες λύσεις με έναν μόνο ελεγκτή Smartpack2
Ο πυρήνας ισχύος έχει ολοκληρωμένη διανομή μπαταρίας, διανομή φορτίου συνεχούς ρεύματος, ηλιακά φορτιστήρια με πίνακα σύνδεσης φωτοβολταϊκών.
Η αυτόνομη ηλιακή εγκατάσταση τροφοδοτείται από φωτοβολταϊκούς συλλέκτες και με συνδυασμό κυκλωτικών μπαταριών παρέχει όλη την απαιτούμενη ενέργεια καθ' όλη τη διάρκεια της ημέρας.
Βασικά χαρακτηριστικά
1Ολοκληρωμένο σύστημα

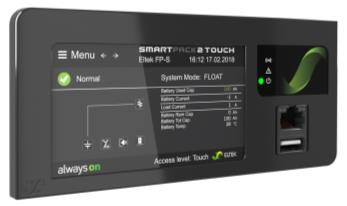

2. Smartpack2 χειριστή αφής
3Προχωρημένο έλεγχο και παρακολούθηση μέσω θύρας Ethernet
4. HE FP2 ηλιακή με MPPT
5Μέγιστη φωτοβολταϊκή ισχύς 24kw
6Πίνακας σύνδεσης φωτοβολταϊκών με DC SPD (προαιρετικό)
7. Ζεστές ενότητες
8Τάξι διανομής 19°/4U
9. Μέχρι 8 φορές θέσεις διακόπτη μπαταρίας
10. LVBD
11Μέχρι 18x θέσεις διακόπτη φορτίου
12. LVLD1
13. LVLD2 (προαιρετικό)
14Παγκόσμια έγκριση
Τεχνικά δεδομένα:
| |
|
|
|
|
|
| |
Μοντέλο |
300A Διανομή |
|
500A ΔΙΑΔΙΣΤΡΟΠΗ |
| |
Αριθμός τμήματος (συσταθέντα συστήματα ισχύος) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Μονούλες ισχύος |
|
| |

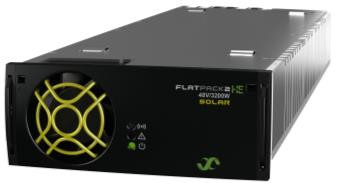

Ηλιακό φορτιστή Flatpack21) |
Flatpack2 48/3200 HE Ηλιακή |
|
|
|
|
| |
Πληροφορίες εισόδου (Ηλιακό φορτιστή) |
| |
Τεχνική διάταξη |
85-420 VDC (περιοχή λειτουργίας) 100-380 VDC (περιοχή MPPT) |
|
|
|
|
| |
Τετάρτη |
150 VDC |
|
|
|
|
|
| |
Μέγιστο ρεύμα |
20 ADC |
|
|
|
|
|
| |
ΠΑΝΕΛΙΚΗ ΔΙΑΣΤΡΟΠΗΣ ΦΩΤΟΦΩΤΙΚΗΣ |
|
| |
Διακόπτες υπηρεσίας για φωτοβολταϊκές συστοιχίες |
4 τεμάχια με 2 πόλους |
|
|
8 τεμάχια 2 πόλων |
|
| |
Συνεχή SPD τύπου 2 (προαιρετικό) |
Μέχρι 4 τεμάχια |
|
|
Μέχρι 8 τεμάχια |
|
| |
Πληροφορίες για την έκδοση |
|
| |
Τετάρτη |
-48 VDC |
|
|
-48 VDC |
|
| |
Τρέχοντας (μέγιστο) |
300 A |
|
|
500 A |
|
| |
Διανομή μπαταριών |
|
| |
Αριθμός θέσεων διακόπτη |
6x (μονοπόλος) |
|
8x (μονοπόλος) |
|
| |
ΕΛΒΔ |
300 A |
|
|
500 A |
|
| |
Τύπος διακόπτη μπαταρίας |
Τύπος συσσωρευτής (D-φρέμα) |
|
|
|
|
| |
Διανομή φορτίου |
|
| |
Αριθμός θέσεων φορτίου |
Μέχρι 18x 18 mm |
|
Μέχρι 16x 18 mm |
|
| |
ΕΛΠΔ 1 |
300 A
(μέγιστο 12x 18 mm ή 4x 27 mm + 6x 18 mm)
|
300 A
(μέγιστο 10x 18 mm ή 4x 27 mm + 4x 18 mm)
|
| |
Επενδυτική αξία |
150 Α
(μέγιστο 6x 18 mm ή 4x 27 mm)
|
|
150 Α
(μέγιστο 6x 18 mm ή 4x 27 mm)
|
| |
Τύπος διακόπτη φόρτωσης |
Εγκατασκευασμένο σε σιδηρόδρομο DIN, πλάτους 18 mm και 27 mm |
|
|
|
| |
Ελέγχος και παρακολούθηση |
| |
Μονάδα ελέγχου και παρακολούθησης2) |
Το Smartpack2 Touch + το Smartpack2 Basic + οθόνης I/O τύπου 2 |
|
| |
Τοποθεσία τοποθέτησης |
Εγκαταστάθηκε πίνακας πόρτας |
|
|
|
|
| |
Τοπική λειτουργία |
Ενεργοποίηση με καθοδήγηση μενού μέσω αφής και γραφικής εμφάνισης χρωμάτων |
|
| |
Απομακρυσμένη λειτουργία |
Ethernet για απομακρυσμένη/τοπική παρακολούθηση και έλεγχο μέσω προγράμματος περιήγησης WEB |
|
| |
Άλλες προδιαγραφές |
|
| |
Θερμοκρασία λειτουργίας |
-40 έως + 70 °C [-40 έως + 158 °F]3) Επενδύσεις |
|
|
|
| |
Θέρμανση αποθήκευσης |
-40 έως + 85 °C [-40 έως + 185 °F] |
|
|
|
|
| |
Μέγεθος (W x D x H)5) Επενδύσεις |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 ίντσες]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 ίντσες]
|
| |
Βάρος (εκτός από τις μονάδες) |
Περίπου 12 κιλά |
|
Περίπου 42 κιλά |
| |
ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
| |
Ηλεκτρική ασφάλεια |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
Ηλεκτρομαγνητικά |
ΕΤΣΙ EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Περιβάλλον |
Ετικέτες:3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
Ετικέτες:4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.2Άλλες συνθήκες λειτουργίας σύμφωνα με την IEC 62040-5-3:2016 παράγραφος 4.3, πρέπει να ενημερωθεί
|
| |
1) Βλέπε για λεπτομέρειες το δελτίο δεδομένων Flatpack2 Ηλιακών φορτιστών
2) Βλέπε το δελτίο δεδομένων του ελεγκτή Smartpack2 Touch για λεπτομέρειες
|
3) +45 έως +70 °C [+113 έως +158 °F] με μειωμένη απόδοση
4) Το συνιστώμενο ελάχιστο βάθος του ντουλαπιού είναι 400 χιλιοστά.
|
Ενσωματώθηκε με Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 & Flatpack 2 48/1500HE ή Flatpack2 48/3200HE
