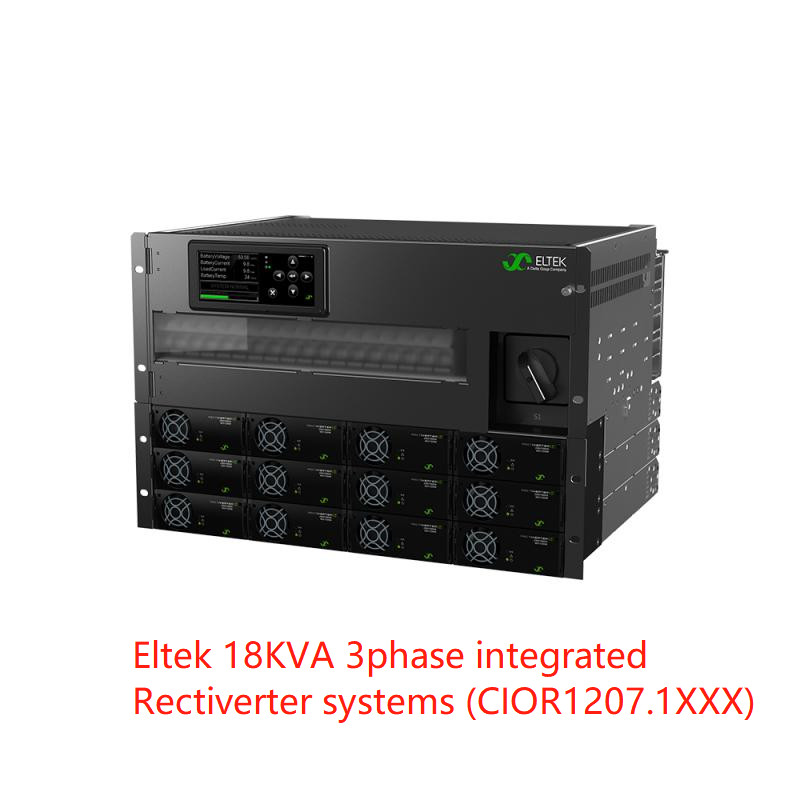

Ηλεκτρικός πυρήνας ηλεκτρικής ενέργειας 110 VDC 18 kVA 1h ή 3h Μέχρι 18Kva AC & 14.4kw 110Vdc (αριθμός μέρους CIOR1207.1xxx)
Εφαρμογές:
Το ενσωματωμένο σύστημα ευθυγραμμιστή 2U 19 ιντσών μπορεί να χρησιμοποιηθεί ως αυτόνομο σύστημα με χύδης ισχύς AC & DC σε βιομηχανικές εφαρμογές όπου απαιτείται υποστήριξη 230 / 115Vac και 110Vdc.
Η συνολική ισχύς εξόδου τόσο για εναλλασσόμενο όσο και για συνεχές ρεύμα περιορίζεται σε συνολικά 8KW, τα όρια εξόδου εναλλασσόμενου και συνεχούς ρεύματος μπορούν να ορίζονται ανάλογα με το συνδεδεμένο φορτίο,όπου ο περιορισμός για το φορτίο εναλλασσόμενου ρεύματος ορίζεται σε μέγιστο 6kVA και για το φορτίο συνεχούς ρεύματος σε μέγιστο 4KW 8KW.
Ως πρόσθετες επιλογές, η μέτρηση και η σηματοδότηση μπορούν να επεκταθούν ευρέως με τους κόμβους CAN της οθόνης I/Q ή της οθόνης Flexi.
Ηλεκτρονικά κινητά/ασύρματα
· LTE/4G/WiMAX
· Διανεμημένο σύστημα κεραίας
· Ευρυζωνικό δίκτυο
· Ραδιοφωνικοί σταθμοί βάσης/τοποθεσίες κυττάρων
Ηλεκτρικές εγκαταστάσεις
· Εξαρτήματα χαμηλής και υψηλής τάσης
· Σταθμοί μετασχηματιστών και υποδομών
· Ελέγχος και προστασία
· Σύστημα SCADA
ΣΤΗΣ ΣΤΡΑΙΔΕΣ και ΤΗΣ ΜΕΤΡΟΣ
· Ελέγχος και προστασία
· Σηματοδοσία
Βασικά χαρακτηριστικά:
- Π Σύνθετο σχεδιασμό και απλή εγκατάσταση
- Ι εισροή και έξοδος 230 ή 115VAC μεμονωμένης φάσης
- 48Vdc εισόδου και εξόδου
- Πάνω από 4 μονάδες ευθείασης
- Η συνολική ισχύς AC+DC είναι 8 kW
- Ι Max 6kVA ισχύς εναλλασσόμενου ρεύματος
- Ι Μαξ 4KW/ 8KW ισχύος συνεχούς ροής
- Δικαιότητες διανομής εναλλασσόμενου ρεύματος με 1 ή 2 πόλους
- Δικαίωμα διανομής συνεχούς ρεύματος σε 1 πόλο
- Ι κατασκευασμένο με τεχνολογία μεταφοράς
Τεχνικά δεδομένα:
| |
| Μοντέλα / πληροφορίες παραγγελίας 24 kW, 230 V 1h |
24 kW, 400 V 3h |
| Ομάδα προϊόντων CIOR1207.1xxx |
| Πληροφορίες για την έξοδο AC |
| Η τάση (προεπιλεγμένη) / (προσαρμόσιμο εύρος) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 φάσεις (Y) / 346-415 VAC |
| Συχνότητα (προεπιλεγμένη λειτουργία μετατροπέα) 50Hz (προσαρμοστική) |
| Συχνότητα (διαθέσιμος τρόπος μετατροπέα) 50Hz, 60Hz ή τελευταία συγχρονισμένη 50/60Hz (προσαρμοστική) |
| Μέγιστη ισχύς (συνεχής / υπερφόρτωσης (< 15s)) 14,4 kW (18 kVA) / 24 kVA |
| Μέγιστο ρεύμα/φάση (συνεχής / υπερφόρτωση (< 15s)) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| Τρέχοντας (μέγιστο) γρήγορη κίνηση/φάση (20 ms) 384 A (6 x ονομαστική) |
128 A (6 x ονομαστική) |
| Διαμονή (περίοδοι τάσης) (πριν από τη μετάβαση στην μπαταρία) > 5 ms @ 14,4 kW φορτίου |
| THD < 1,5% σε αντίσταση |
| Χαρακτηριστικά εξόδου Φυτέτα σε L και N, θερμό pluggable |
| ΔΕΤΑ ΕΠΙΤΡΟΠΟΥ DC |
| Η τάση (προεπιλεγμένη) / (προσαρμόσιμο εύρος) 122,5 VDC / 97 - 145 VDC |
| Δύναμη (μέγιστη @ ονομαστική είσοδος) 14,4 kW 2) |
| Τρόπο (μέγιστο @VOUT ≤ 108 VDC) 133 A2) |
| Χρόνος αναμονής, μέγιστη ισχύς εξόδου > 10 ms· VOUT > 41 VDC |
| Χαρακτηριστικά εξόδου Προστασία από βραχυκύκλωμα, Διακοπή υπερτάσης, Σύνδεση εξόδου συνεχούς συνεχούς ρεύματος σε μάζα με το μπουλτ M8 |
| Πληροφορίες εισόδου |
| Εναλλακτικός ρεύμα Εισαγωγική τάση ((3 φάση Y) 185 - 275 VAC, ((μοναδική φάση) 320 - 475 VAC, ((3 φάση Y) |
| Τρόπος ενεργού ρεύματος (π.χ. με ονομαστική τάση εξόδου) (ανάλογα με τον τύπο της μονάδας) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Συχνότητα (προεπιλεγμένο: εύρος συγχρονισμού) 47-53 & 57-63 Hz |
| Συχνότητα (προσαρμόσιμη: εύρος συγχρονισμού) 47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστική) |
| Παράγοντας ισχύος / THD > 0,99 με 50% φορτίο ή περισσότερο / < 3,5% |
| Συνεχή τάση ονομαστική / εκτεταμένη περιοχή (χωρίς υπερφόρτωση)3) Επενδύσεις102 - 145 VDC / 90 - 102 VDC |
| Συνεχές ρεύμα (μέγιστο) 150 A / 216 A κατά την υπερφόρτωση (15s) |
|
Σωστήρες σε L και N, θερμό pluggable, Varistor, θερμό pluggable
Εισαγωγικά χαρακτηριστικά Εισαγωγές AC μεμονωμένα τερματικά βίδες 10 mm2 για L1, L2, L3 ή L1, L1, L1 + N & PE Συγκέντρωση DC εισόδου σε μπουλόνι M8
Σύνδεση συσσωρευτικής μπαταρίας συνεχούς ρεύματος με το μπουλόνι M8
|
| ΔΙΚΑΛΙΣΜΟΙ |

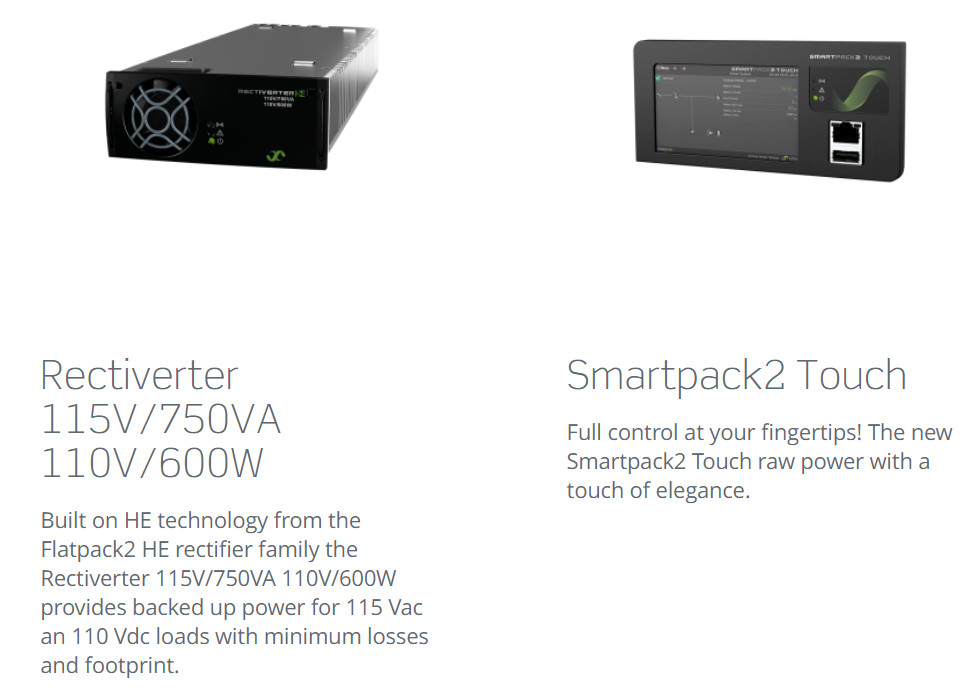

| Έλεγχος και παρακολούθηση (βλέπε δελτίο δεδομένων Smartpack2) |
| Διανομή εναλλασσόμενου ρεύματος με 1 πόλο (σύνδεση L απευθείας στο MCB) 1-18 pc, 2-20A, C ή B χαρακτηριστικά |
Χαρακτηριστικά 1-18 pc, 2-20A, C ή B |
| Διανομή εναλλασσόμενου ρεύματος 3 πόλων (σύνδεση L1-L3 απευθείας στο MCB) - |
Χαρακτηριστικά 1-6 pc, 2-20A, C ή B |
| Άλλα χαρακτηριστικά |
| Απόδοση > 96% (καθορισμός κύριας λειτουργίας (AC/AC και AC/DC)), > 94% (καθορισμός μετατροπέα (DC/AC)) |
| Εγχειριτικός διακόπτης παράκαμψης 63 A (πριν από τη διακοπή) |
| Τάξη προστασίας IP 20 |
| Θερμοκρασία λειτουργίας -40 έως +55°C (-40 έως +131°F), υγρασία 5 - 95% RH μη συμπυκνωτική |
| Θερμοκρασία αποθήκευσης -40 έως +85°C (-40 έως +185°F), υγρασία 0 - 99% RH μη συμπυκνωτική |
| Μέγεθος [WxDxH] / βάρος 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ′′) / 27 kg (60 lbs) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια EN 60950-1, EN 62040-1 ασφάλεια UPS |
|
ΕΜΚ ETSI EN 300 386 V.1.6.1, FCC CFR 47 Μέρος 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3)
Περιβάλλον Κανονικές συνθήκες λειτουργίας σύμφωνα με το IEC/EN 62040-3:2011 παράγραφος 4.1 RoHS (2011/65/ΕΕ) και WEEE (2002/96/ΕΚ)
|
|
1) Περιοχές τάσης εξόδου διαμορφωμένες σε εργοστάσιο και έχουν ατομικό κλειδί στο άνω πλαίσιο 2) Το φορτίο AC έχει προτεραιότητα.διαθέσιμαΗ ισχύς εξόδου και το ρεύμα συνεχούς ρεύματος εξαρτώνται από
3) 90-102 VDC: μειωμένη απόδοση - καμία αύξηση ισχύος και αυξημένη τάση THD στην έξοδο AC. στιγμιαίο φορτίο AC και τάση εισόδου AC, δηλαδή μέγιστο 9600W/87 A σε πλήρη ισχύ AC και ονομαστική
εισροή 230VAC.
4) Εάν η τάση συνεχούς ρεύματος μειωθεί κάτω από 97V, το ρεύμα εισόδου μπορεί να αυξηθεί πάνω από αυτό το επίπεδο
|
