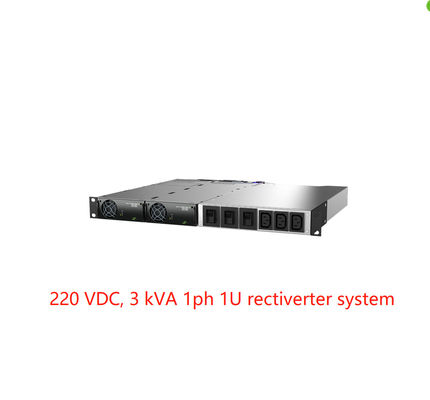

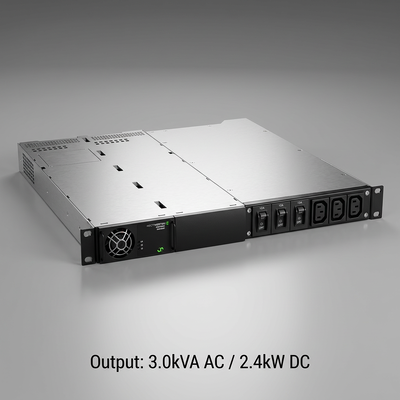

Το Eltek Rectiverter ενσωμάτωσε αυτόνομο 1phase 220 VDC συστημάτων 3kVA (αριθμός μερών: CTOR0201.003 CTOR0201.006)
Εφαρμογές:
Το rectiverter ενσωμάτωσε το αυτόνομο σύστημα μπορεί να χρησιμοποιηθεί στην εφαρμογή όπου
1 στήριγμα 230/115Vac απαιτείται παράλληλα με το στήριγμα 220Vdc.

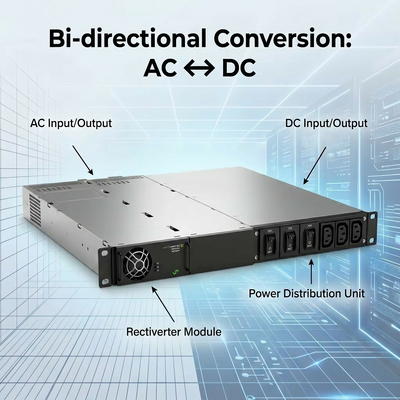

Το σύστημα μπορεί να ενσωματωθεί σε ένα ΣΥΝΕΧΕΣ σύστημα Eltek και να συνδεθεί με τον ίδιο ελεγκτή με τα συστήματα 220Vdc
Μπορεί επίσης να χρησιμοποιηθεί ως αυτόνομο σύστημα που συνδέεται με οποιαδήποτε διαθέσιμη, πηγή 220Vdc.
Η συνολική δύναμη παραγωγής και για το εναλλασσόμενο ρεύμα και για τη ΣΥΝΕΧΉ παραγωγή περιορίζεται σε ανώτατο 4kw, τα όρια παραγωγής εναλλασσόμενου ρεύματος και συνεχούς ρεύματος μπορούν να τεθούν σύμφωνα με το συνημμένο φορτίο. Όπου ο περιορισμός για το φορτίο εναλλασσόμενου ρεύματος τίθεται ανώτατο 3Kva.
Τηλεπικοινωνία-MOBILE/WIRELESS
λ LTE/4G/WiMAX
διανεμημένο λ σύστημα κεραιών
ευρεία ζώνη λ
ραδιο σταθμοί βάσης λ/περιοχές κυττάρων
λ ·
ΥΠΟΔΟΜΉ ΣΙΔΗΡΟΔΡΌΜΩΝ & ΜΕΤΡΌ Λ
έλεγχος & προστασία λ
σηματοδότηση λ
λ GSM-ρ
συστήματα ασφάλειας λ
λ ·
ΧΡΗΣΙΜΌΤΗΤΕΣ ΔΎΝΑΜΗΣ λ
έλεγχος & προστασία λ
σύστημα λ SCADA
Κύρια χαρακτηριστικά:
Συμπαγές σχέδιο και απλή εγκατάσταση
Ενιαία φάση 230 ή εισαγωγή και παραγωγή 115VAC
εισαγωγή και παραγωγή λ 48Vdc
λ μέχρι 4 ενότητες rectiverter
συνολική AC+DC παραγωγή λ 8KW
ανώτατη 6kVA παραγωγή εναλλασσόμενου ρεύματος λ
ανώτατη 4KW/8KW ΣΥΝΕΧΉΣ παραγωγή λ
επιλογές διανομής εναλλασσόμενου ρεύματος πόλων λ 1 ή 2
επιλογή ΣΥΝΕΧΟΎΣ διανομής λ 1 Πολωνός
ενσωματωμένη λ τεχνολογία μεταφοράς
Στοιχεία Techinical:
| |
| Πρότυπα/που διατάζουν τις πληροφορίες |
|
4 KW, 230 Β |
2 KW, 115 Β |
| Αριθμός μερών |
|
CTOR0201.003 |
CTOR0201.006 |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 1) |
230 VAC/200 - 240 VAC |
115 VAC/100 - 127 VAC |
| Συχνότητα (τρόπος αναστροφέων προεπιλογής) |
|
50 Hz (προσαρμοστικό) |
60 Hz (προσαρμοστικά) |
| Συχνότητα (σύνολο-ικανός τρόπος αναστροφέων) |
|
50Hz, 60Hz ή στο τέλος 50/60Hz (προσαρμοστικό) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση (<15s>
| 2400 W (3000 VA)/VA 4000 |
1200 W (1500VA)/2000 VA |
| Τρέχον μέγιστο (συνεχές/υπερφόρτωση (<15s>
| |
13ARMS/17,4ARMS |
| Τρέχον (μέγιστο) γρήγορο ταξίδι (20ms) |
|
64 Α (6 Χ ονομαστικά) |
| Κρατήστε ψηλά (εμβυθίσεις τάσης) (πρίν μεταπηδά στην μπαταρία) |
|
κα 5 |
| THD |
|
< 1="">
|
| Χαρακτηριστικά γνωρίσματα παραγωγής |
|
Θρυαλλίδα στο Λ και το Ν, καυτός pluggable |
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
|
245 VDC/194 - 290 VDC |
| Δύναμη (@nominal που εισάγεται μέγιστο) |
|
2400 W 2) |
1200 W 2) |
| Τρέχων (μέγιστη παραγωγή VDC @nominal) |
|
11,1 Α 2) |
5,5 Α 2) |
| Κρατήστε ψηλά το χρόνο, μέγιστη δύναμη παραγωγής |
|
>10ms VOUT > 95 VDC |
| Χαρακτηριστικά γνωρίσματα παραγωγής |
Απόδειξη βραχυκυκλώματος, πέρα από το κλείσιμο τάσης, μαζική σύνδεση ΣΥΝΕΧΟΥΣ παραγωγής στο μπουλόνι M6 |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (ενιαία φάση) |
|
185 - 275 VAC |
95 - 140 VAC |
| Ρεύμα εναλλασσόμενου ρεύματος (στην ονομαστική τάση παραγωγής) (ανάλογα με τον τύπο ενότητας) |
14-24 ΟΠΛΑ 4) |
| Συχνότητα (προεπιλογή: σειρά συγχρονισμού) |
|
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Συχνότητα (σύνολο-ικανή: σειρά συγχρονισμού) |
|
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD |
|
> 0,99 στο φορτίο 50% ή περισσότεροι/ < 3="">
|
| Ονομαστική/εκτεταμένη σειρά ΣΥΝΕΧΟΥΣ τάσης (καμία υπερφόρτωση) 3) |
|
204 - 290 VDC/180 - 204 VDC |
| ΣΥΝΕΧΕΣ ρεύμα (μέγιστο) |
13,3 Α Α/18 κατά τη διάρκεια της υπερφόρτωσης (15s) |
6,4 Α Α/9 κατά τη διάρκεια της υπερφόρτωσης (15s) |
|
Χαρακτηριστικά γνωρίσματα εισαγωγής
|
|
Θρυαλλίδα στο Λ και το Ν, καυτός pluggable, Varistor, καυτός pluggable
Το εναλλασσόμενο ρεύμα εισήγαγε τα μεμονωμένα τερματικά βιδών 6 mm2 για το Λ, το Ν & τη μαζική σύνδεση ΣΥΝΕΧΟΎΣ εισαγωγής PE στο μπουλόνι M6
|
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Υποστήριξη για τη σύνδεση στην ακολουθία του ελεγκτή (RJ45) |

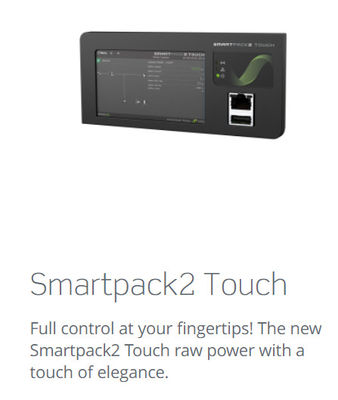

Smartpack2, Smartpack S & ελεγκτές Compack |
| Αποδοτικότητα |

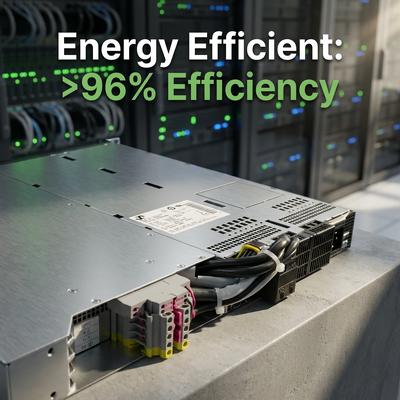

>96% (τρόπος κεντρικών αγωγών (AC/AC και AC/DC)), >94% (τρόπος αναστροφέων (DC/AC)) |
| διανομή εναλλασσόμενου ρεύματος 2 πόλων (υποδοχές IEC 320-C13 σύνδεσης) |
3pc, 10A, OP χαρακτηριστικά (προαιρετικός διακόπτης 4-8 Α με τα χαρακτηριστικά καισίου διαθέσιμα) |
| Κατηγορία προστασίας |
IP 20 |
|
|
| Λειτουργούσα θερμοκρασία |
-40 σε +55°C (+40 σε +131°F), υγρασία 5 - 95% RH non-condensing |
| Θερμοκρασία αποθήκευσης |
-40 σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxDxH]/ |
482 X 395 X 44mm (1U) (19 X 17 X 1,8»)/6kg (13 λίβρες) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
ΤΟ EN 60950-1, ΤΟ EN 62040-1 |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 μέρος 15 το EN 61000-6-1/-2/-4/-5
En62040-2 (emmisions γατών C1, ασυλία γατών C2/C3)
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (κατηγορία 1,2) & 2-2 (κατηγορία 2,3)
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC/EN 620403:2011.
Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 620403:2011, πρέπει να είναι ενθαρρυνόμενο 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Οι σειρές τάσης παραγωγής που διαμορφώνονται στο εργοστάσιο και έχουν τη μεμονωμένη διαμόρφωση στα τοπ πλαίσια
3) Μειωμένη απόδοση - καμία ώθηση και αυξανόμενη τάση THD ισχύος στην παραγωγή εναλλασσόμενου ρεύματος.
|
2) Το φορτίο εναλλασσόμενου ρεύματος έχει την προτεραιότητα. Η μέγιστα διαθέσιμα δύναμη και το ρεύμα ΣΥΝΕΧΟΥΣ παραγωγής εξαρτώνται από το στιγμιαίο εναλλασσόμενο ρεύμα
φορτίο και τάση εισαγωγής εναλλασσόμενου ρεύματος δηλ. μέγιστο 1600W στην πλήρη δύναμη εναλλασσόμενου ρεύματος και ονομαστική εισαγωγή για 230VAC.
4) Εάν η ΣΥΝΕΧΗΣ τάση τραβιέται κάτω από 194 Β το ρεύμα εισαγωγής μπορεί να αυξηθεί επάνω από αυτό το επίπεδο
|
