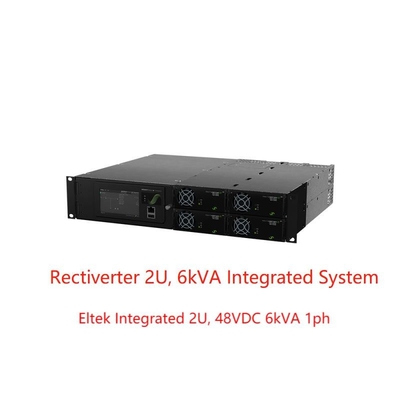

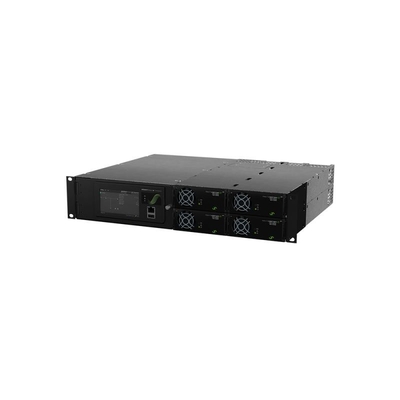

Eltek ενσωματωμένο Rectiverter 2U, συστήματα 48VDC 6kVA 1ph με Smartpack 2 αφή και βασικός (μέρος No.CIOR0402)
Εφαρμογές:
Το ενσωματωμένο 19inch σύστημα rectiverter 2U μπορεί να χρησιμοποιηθεί ως μόνο σύστημα στάσεων με τη μαζική παραγωγή εναλλασσόμενου ρεύματος &DC στις industiral εφαρμογές όπου το 230 /115Vac και η υποστήριξη 110Vdc απαιτούνται.
Η συνολική δύναμη παραγωγής και για το εναλλασσόμενο ρεύμα και για το συνεχές ρεύμα περιορίζεται σε ένα συνολικό 8KW, τα όρια παραγωγής εναλλασσόμενου ρεύματος και συνεχούς ρεύματος μπορούν να τεθούν σύμφωνα με το συνδεδεμένο φορτίο, όπου ο περιορισμός για το φορτίο εναλλασσόμενου ρεύματος τίθεται ανώτατο 6kVA και για το ΣΥΝΕΧΈΣ φορτίο σε ανώτατο 4KW, 8KW.
Σαν πρόσθετες επιλογές, η μέτρηση και η σηματοδότηση μπορούν να επεκταθούν ευρέως με το όργανο ελέγχου I/Q ή το όργανο ελέγχου Flexi ΜΠΟΡΕΊ κόμβοι.
Τηλεπικοινωνία-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Διανεμημένο σύστημα κεραιών
· Ευρεία ζώνη
· Ραδιο σταθμοί βάσης/περιοχές κυττάρων
ΧΡΗΣΙΜΟΤΗΤΕΣ ΔΥΝΑΜΗΣ
· Χαμηλός & μηχανισμός διανομής υψηλής τάσης
· Μετασχηματιστής & ΥΠΟ- σταθμοί
· Έλεγχος & προστασία
· Σύστημα SCADA
ΥΠΟΔΟΜΗ ΣΙΔΗΡΟΔΡΟΜΩΝ & ΜΕΤΡΟ
· Έλεγχος & προστασία
· Σηματοδότηση
Κύρια χαρακτηριστικά:
συμπαγές σχέδιο λ και απλή εγκατάσταση
ενιαία φάση 230 λ ή εισαγωγή και παραγωγή 115VAC
εισαγωγή και παραγωγή λ 48Vdc
λ μέχρι 4 ενότητες rectiverter
συνολική AC+DC παραγωγή λ 8KW
ανώτατη 6kVA παραγωγή εναλλασσόμενου ρεύματος λ
ανώτατη 4KW/8KW ΣΥΝΕΧΉΣ παραγωγή λ
επιλογές διανομής εναλλασσόμενου ρεύματος πόλων λ 1 ή 2
επιλογή ΣΥΝΕΧΟΎΣ διανομής λ 1 Πολωνός
ενσωματωμένη λ τεχνολογία μεταφοράς
Στοιχεία Techinical:
| |
| Πρότυπα |
8 KW, 230 VAC |
4 KW, 115 VAC |
| Οικογένεια προϊόντων |
CIOR0402.1xxx |
CIOR0402.1xxx |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Συχνότητα (τρόπος αναστροφέων – προεπιλογή) |
50 Hz (προσαρμοστικό) |
60 Hz (προσαρμοστικά) |
| Συχνότητα (τρόπος αναστροφέων – settable) |
50 το Hz, 60 Hz ή στο τέλος το Hz 50/60 (προσαρμοστικό) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση <15s>
| 4800 W (6000 VA)/VA 8000 |
2400 W (3000 VA)/VA 4000 |
| Τρέχον μέγιστο (συνεχές/υπερφόρτωση <15s>
| 26 ΟΠΛΑ/34,8 ΟΠΛΑ |
| Τρέχον (μέγιστο) γρήγορο ταξίδι (20ms) |
128 Α (6 Χ ονομαστικά) |
| Κρατήστε ψηλά (εμβυθίσεις τάσης) (πρίν μεταπηδά στην μπαταρία) |
κα 5 |
κα 5 |
| THD |
< 1="">
|
| Προστασία |
Θρυαλλίδα στο Λ, καυτός pluggable, Varistor |
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
53,5 VDC/43-58 VDC |
| Δύναμη (@nominal που εισάγεται μέγιστο) |
4800 W 2) |
2400 W 2) |
| Τρέχων (μέγιστο @VOUT ≤ 48 VDC) |
100 Α 2) |
50 Α 2) |
| Τρέχουσα διανομή (10 - φορτίο 100%) |
± 5% του μέγιστου ρεύματος από 10 στο φορτίο 100% |
| Προστασία |
Απόδειξη βραχυκυκλώματος, πέρα από το κλείσιμο τάσης, πολικότητα και θρυαλλίδα |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (η σειρά/η LV αποσυνδέει) |
185-275 VAC VAC/170 |
95-140 VAC VAC/85 |
| Ρεύμα εναλλασσόμενου ρεύματος (μέγιστο - εξαρτάται από τον τύπο ενότητας) |
32,8-46 ΟΠΛΑ 3) |
36,8-45,2 ΟΠΛΑ 3) |
| Συχνότητα (προεπιλογή: σειρά συγχρονισμού) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Συχνότητα (settable: σειρά συγχρονισμού) |
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD |
> 0,99 στο φορτίο 70% ή περισσότεροι/ < 3="">
|
| Ονομαστική/εκτεταμένη σειρά ΣΥΝΕΧΟΥΣ τάσης 4) |
45-58 VDC/40-45 VDC |
| ΣΥΝΕΧΕΣ ρεύμα (μέγιστο) |
128 Α Α/180 κατά τη διάρκεια της υπερφόρτωσης (15 s) |
64 Α Α/90 κατά τη διάρκεια της υπερφόρτωσης (15 s) |
| Χαρακτηριστικά γνωρίσματα εισαγωγής |
Θρυαλλίδα στο Λ και το Ν, καυτός pluggable, Varistor
Το εναλλασσόμενο ρεύμα εισήγαγε τα μεμονωμένα τερματικά 4 χιλ.2 βιδών για το Λ, το Ν & το PE (ενιαία φάση 4x)
|
| ΕΠΙΛΟΓΕΣ |
| Έλεγχος και παρακολούθηση (κύρια μονάδα) |
Smartpack2 αφή |
| Έλεγχος και παρακολούθηση (βασική μονάδα) |
Smartpack2 βασικός |
| Ο ελεγκτής ΜΠΟΡΕΙ κόμβος |
I/O T2 οργάνων ελέγχου |
| Διανομή εναλλασσόμενου ρεύματος |
Μεμονωμένα τερματικά 10 χιλ.2 βιδών παραγωγής εναλλασσόμενου ρεύματος για το Λ, το Ν & το PE (ενιαία φάση 1x) |
| ΣΥΝΕΧΗΣ διανομή |
ΣΥΝΕΧΗΣ μαζική σύνδεση στο μπουλόνι 2x M6 |
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Αποδοτικότητα |
> 96% (τρόπος κεντρικών αγωγών), > 94% (τρόπος αναστροφέων) |
> 92% (τρόπος κεντρικών αγωγών), > 91% (τρόπος αναστροφέων) |
| Λειτουργούσα θερμοκρασία |
-40 έως +55 °C (- 40 έως +131 °F), υγρασία 5 95% RH non-condensing |
| Θερμοκρασία αποθήκευσης |
-40 έως +85 °C (- 40 έως +185 °F), υγρασία 0- 99% RH non-condensing |
| Διαστάσεις [W Χ Δ Χ Χ] |
482 X400 Χ 89 χιλ. (2U) (19 X 15,7 X 3,5 ίντσα) |
|
| Βάρος |
9,4 κλ (20,7 λίβρες) |
|
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
ΤΟ EN 60950-1, EN ΑΣΦΆΛΕΙΑ 62040-1 UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 μέρος 15
Το EN 62040-2
Το EN 61000-6-1/-2/-3/-4/-5
|
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3) & 2-3 (κατηγορία 3,2)
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC 620403:2011. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 620403:2011, πρέπει να ενθαρρυνθούν
RoHS 3 (2015/863/EU) και WEEE (2008/98/ΕΚ) υποχωρητικό
|
|
1) Οι σειρές τάσης παραγωγής που διαμορφώνονται στο εργοστάσιο και έχουν τη μεμονωμένη διαμόρφωση στα τοπ πλαίσια
3) Εάν ο ΣΥΝΕΧΗΣ λιμένας είναι υπερφορτωμένος τραβώντας την τάση κάτω από 43 Β το ρεύμα εισαγωγής μπορεί να αυξηθεί επάνω από αυτό το επίπεδο.
|
2) Το φορτίο εναλλασσόμενου ρεύματος έχει την προτεραιότητα. Η μέγιστα διαθέσιμα ισχύς και το ρεύμα ΣΥΝΕΧΟΥΣ παραγωγής εξαρτώνται από το στιγμιαίες φορτίο εναλλασσόμενου ρεύματος και την τάση εισαγωγής εναλλασσόμενου ρεύματος
i.e. μέγιστο 3200 Α W/66,4 στην πλήρη δύναμη εναλλασσόμενου ρεύματος και ονομαστική εισαγωγή για 230 VAC.
4) Μειωμένη απόδοση - το αριθ. πέρα από την υποστήριξη φορτίων, και για την παραγωγή THD 200-240 VAC αυξανόμενα και μέγιστα ποσοστά δύναμης de παραγωγής (σε 970 W για 230 VAC @ 40 VDC)
|

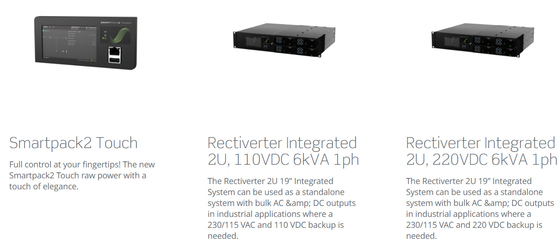

Σχετικά προϊόντα:
