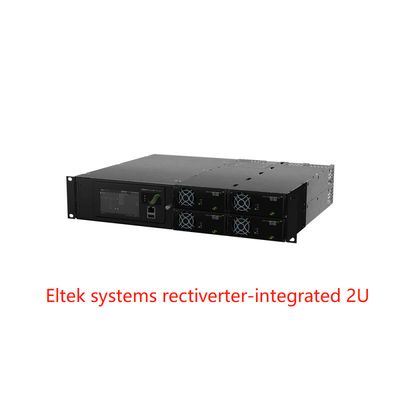

Ελτέκ Αναστροφέας 2U, 6kVA Ενοποιημένο Σύστημα 220 VDC Συστήματα με Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Το ενσωματωμένο σύστημα rectinverter 2U 19 ιντσών μπορεί να χρησιμοποιηθεί ως τυποποιημένο μοναδικό σύστημα με μεγάλες εξόδους AC & DC σε βιομηχανικές εφαρμογές όπου απαιτείται υποστήριξη 230 / 115Vac και 220Vdc.
Η συνολική ισχύς εξόδου τόσο για εναλλασσόμενο όσο και για συνεχές ρεύμα ορίζεται σε συνολικά 8 kW, τα όρια εξόδου εναλλασσόμενου και συνεχούς ρεύματος μπορούν να ορίζονται ανάλογα με το συνδεδεμένο φορτίο,όπου ο περιορισμός για το φορτίο εναλλασσόμενου ρεύματος ορίζεται σε μέγιστο 6kVA και για το φορτίο συνεχούς ρεύματος σε μέγιστο 4KW και 8KW.
Με πρόσθετες επιλογές, η μέτρηση και η σηματοδότηση μπορούν να επεκταθούν ευρέως με τον κόμβο CAN flexmonitor.
Ηλεκτρονικά κινητά/ασύρματα
· LTE/4G/WiMAX
· Διανεμημένο σύστημα κεραίας
· Ευρυζωνικό δίκτυο
· Ραδιοφωνικοί σταθμοί βάσης/τοποθεσίες κυττάρων
Ηλεκτρικές εγκαταστάσεις
· Εξαρτήματα χαμηλής και υψηλής τάσης
· Σταθμοί μετασχηματιστών και υποδομών
· Ελέγχος και προστασία
· Σύστημα SCADA
ΣΤΗΣ ΣΤΡΑΙΔΕΣ και ΤΗΣ ΜΕΤΡΟΣ
· Ελέγχος και προστασία
· Σηματοδοσία
Βασικά χαρακτηριστικά:
Π Σύνθετο σχεδιασμό και απλή εγκατάσταση
Ι εισροή και έξοδος 230 ή 115VAC μεμονωμένης φάσης
48Vdc εισόδου και εξόδου
Πάνω από 4 μονάδες ευθείασης
Η συνολική ισχύς AC+DC είναι 8 kW
Ι Max 6kVA ισχύς εναλλασσόμενου ρεύματος
Ι Μαξ 4KW/ 8KW ισχύος συνεχούς ροής
Δικαιότητες διανομής εναλλασσόμενου ρεύματος με 1 ή 2 πόλους
Δικαίωμα διανομής συνεχούς ρεύματος σε 1 πόλο
Ι κατασκευασμένο με τεχνολογία μεταφοράς
Τεχνικά δεδομένα:
| |
| Μοντέλα |
8 kW, 230 VΚλιματισμός |
4 kW, 115 VΚλιματισμός |
| Οικογένεια προϊόντων |
CIOR0402.1xxx |
CIOR0402.1xxx |
| Πληροφορίες για την έξοδο AC |
| Η τάση (προεπιλεγμένη) / (προσαρμόσιμο εύρος)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Συχνότητα (τρόπος μετατροπέα) |
50 Hz (προσαρμοστικό) |
60 Hz (προσαρμοστικό) |
| Συχνότητα (τρόπος μετατροπέα) |
50 Hz, 60 Hz ή τελευταία συγχρονισμένη 50 / 60 Hz (προσαρμοστική) |
| Μέγιστη ισχύς (συνεχής / υπερφόρτωση < 15 s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Μέγιστο ρεύμα (συνεχής / υπερφόρτωση < 15 δευτερόλεπτα) |
26 ARMS / 34,8 ARMS |
| Τρέχουσα (μέγιστη) ταχεία κίνηση (20 ms) |
128 A (6 x ονομαστική) |
|
Περιμένετε (Περιφερειακή τάση) (πριν από τη μετάβαση σε
μπαταρία)
|
5 ms |
5 ms |
| ΤHD |
< 1,5% σε αντίσταση |
| Προστασία |
Σωστήρες σε L, θερμό pluggable, Varistor |
| ΔΕΤΑ ΕΠΙΤΡΟΠΟΥ DC |
| Η τάση (προεπιλεγμένη) / (προσαρμόσιμο εύρος) |
245 VDC / 194-290 VDC |
| Δύναμη (μέγιστη @ ονομαστική είσοδος) |
4800 W2) |
2400 W2) |
| Τρόπο ρεύματος (μέγιστο @VOUT ≤ 108 VDC) |
22,2 Α2) |
11,1 Α2) |
| Μοιραζόμενος ρεύμα (10 - 100% φορτίο) |
± 5% του μέγιστου ρεύματος από 10 έως 100% φορτίου |
| Προστασία |
Προστασία από βραχυκύκλωμα, υπερφυσική διακοπή, αντίστροφη πολικότητα και ασφάλεια. |
| Πληροφορίες εισόδου |
| Η τάση εισόδου AC Main (περίοδος / αποσύνδεση LV) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Τρόπο εναλλασσόμενου ρεύματος |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Συχνότητα (προεπιλεγμένο: εύρος συγχρονισμού) |
47-53 και 57-63 Hz |
57-63 και 47-53 Hz |
| Συχνότητα (προσαρμόσιμη: εύρος συγχρονισμού) |
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικό) |
| Συντελεστής ισχύος / THD |
> 0,99 με 50% φορτίο ή περισσότερο / < 3,5 % |
| Συνεχή τάση ονομαστική / εκτεταμένη περιοχή4) |
204-290 VDC / 180-204 VDC |
| Συνεχές ρεύμα (μέγιστο) |
26,7 A / 36 A κατά την υπερφόρτωση (15 s) |
12,8 A / 18 A κατά την υπερφόρτωση (15 s) |
| Χαρακτηριστικά εισόδου |
Σωστήρες σε L και N, θερμό pluggable, Varistor
Εισερχόμενα ατομικά τερματικά βίδες εναλλασσόμενης ροής 4 mm2για L, N & PE (4x μονοφασική)
|
| ΔΙΚΑΛΙΣΜΟΙ |
| Έλεγχος και παρακολούθηση (αρχική μονάδα) |
Smartpack2 Touch |
| Έλεγχος και παρακολούθηση (βασική μονάδα) |
Smartpack2 Βιομηχανική βασική |
| Κύκλος CAN του ελεγκτή |
Φλεξίμονιτορ (με κουτί ρελέ) |
| Διανομή εναλλασσόμενου |
Εναλλακτικός ρεύμα εξόδου μεμονωμένων τερματικών βιδών 10 mm2για τα L, N & PE (1x μονοφασική) |
| Διανομή συνεχούς ρεύματος |
Συνεχή σύνδεση χύδης με 2x M6 μπουλόν |
| Άλλα χαρακτηριστικά |
| Αποτελεσματικότητα |
> 96 % (καθορισμός κύριας λειτουργίας), > 95 % (καθορισμός μετατροπέα) |
> 93 % (κεντρική λειτουργία), > 92 % (μεταστροφέας) |
| Θερμοκρασία λειτουργίας |
-40 έως +55 °C (-40 έως +131 °F), υγρασία 5-95 % RH μη συμπυκνωτική |
| Θέρμανση αποθήκευσης |
-40 έως +85 °C (-40 έως +185 °F), υγρασία 0-99 % RH μη συμπυκνωτική |
| Μέγεθος [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 ίντσες) |
|
| Βάρος |
9,9 kg (21,8 lbs) |
|
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
| Ηλεκτρική ασφάλεια |
EN 60950-1, EN 62040-1 Ασφάλεια UPS |
|
|
ΕΜΚ
|
ΕΤΣΙ EN 300 386 V2.1.1, FCC CFR 47 Μέρος 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Κανονικές συνθήκες λειτουργίας σύμφωνα με την IEC 62040-3:2011, παράγραφος 4.2Άλλες συνθήκες λειτουργίας σύμφωνα με την IEC 62040-3:2011 παράγραφος 4.3, πρέπει να ενημερωθεί
Συμμόρφωση με το RoHS 3 (2015/863/ΕΕ) και τα ΑΗΗΕ (2008/98/ΕΚ)
|
|
1) Περιοχές τάσης εξόδου διαμορφωμένες σε εργοστάσιο και έχουν μεμονωμένο κλειδί στο ανώτερο πλαίσιο
3) Εάν η πύλη συνεχούς ρεύματος είναι υπερφορτωμένη με τάση κάτω των 194 V, το ρεύμα εισόδου μπορεί να αυξηθεί πάνω από αυτό το επίπεδο.
|
2) Το φορτίο AC έχει προτεραιότητα.διαθέσιμαΗ ισχύς εξόδου και το ρεύμα συνεχούς ρεύματος εξαρτώνται από το στιγμιαίο φορτίο εναλλασσόμενου ρεύματος και την τάση εισόδου εναλλασσόμενου ρεύματος·
δηλαδή μέγιστη ισχύ 3200 W / 29,6 A σε πλήρη ισχύ εναλλασσόμενου ρεύματος και ονομαστική είσοδος 230 VAC.
4) Μειωμένη απόδοση - δεν υπάρχει υποστήριξη υπερφόρτωσης, και για 200-240 VAC έξοδος THD θα αυξηθεί και μέγιστες τιμές ισχύος εξόδου (σε 970 W για 230 VAC @ 180 VDC)
|

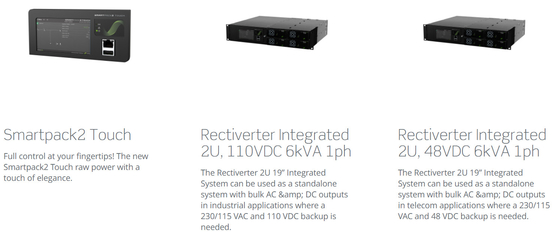

Συγγενικά προϊόντα:
