ΣΥΝΕΧΉΣ Smartpack Ρ ελεγκτής εναλλασσόμενου ρεύματος 4.8KW πυρήνων 6kVA ΣΥΝΕΧΟΎΣ Rectiverter 2U δύναμης εναλλασσόμενου ρεύματος (αριθμός μερών: CTOR0402.1xxx)

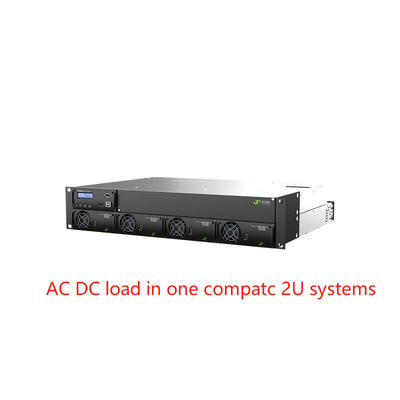

Ο πυρήνας δύναμης rectiverter 2U συνδυάζει και το εναλλασσόμενο ρεύμα και τη ΣΥΝΕΧΉ τροφή σε μια συμπαγή μονάδα 2U. Κάνετε αυτό παρέχει το εναλλασσόμενο ρεύμα εφεδρική δύναμη για τα φορτία 230Vac ή 115Vac και η δύναμη 48Vdc για το συνεχές ρεύμα φορτώνει και τη φόρτιση μπαταριών.
Η συνολική δύναμη παραγωγής και για το εναλλασσόμενο ρεύμα και για το συνεχές ρεύμα περιορίζεται σε ένα συνολικό 8KW, τα όρια παραγωγής εναλλασσόμενου ρεύματος και συνεχούς ρεύματος μπορούν να τεθούν σύμφωνα με το συνδεδεμένο φορτίο, όπου ο περιορισμός για το φορτίο εναλλασσόμενου ρεύματος τίθεται το MAS 6kVA και για το ΣΥΝΕΧΈΣ φορτίο για ανώτατο 4KW ή 8KW.
Εφαρμογές:
Τηλεπικοινωνία-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Διανεμημένο σύστημα κεραιών
· Ευρεία ζώνη
· Ραδιο σταθμοί βάσης/περιοχές κυττάρων
ΧΡΗΣΙΜΟΤΗΤΕΣ ΔΥΝΑΜΗΣ
· Χαμηλός & μηχανισμός διανομής υψηλής τάσης
· Μετασχηματιστής & ΥΠΟ- σταθμοί
· Έλεγχος & προστασία
· Σύστημα SCADA
ΥΠΟΔΟΜΗ ΣΙΔΗΡΟΔΡΟΜΩΝ & ΜΕΤΡΟ
· Έλεγχος & προστασία
· Σηματοδότηση
Κύρια χαρακτηριστικά:
συμπαγές σχέδιο λ και απλή εγκατάσταση
ενιαία φάση 230 λ ή εισαγωγή και παραγωγή 115VAC
εισαγωγή και παραγωγή λ 48Vdc
λ μέχρι 4 ενότητες rectiverter
συνολική AC+DC παραγωγή λ 8KW
ανώτατη 6kVA παραγωγή εναλλασσόμενου ρεύματος λ
ανώτατη 4KW/8KW ΣΥΝΕΧΉΣ παραγωγή λ
επιλογές διανομής εναλλασσόμενου ρεύματος πόλων λ 1 ή 2
επιλογή ΣΥΝΕΧΟΎΣ διανομής λ 1 Πολωνός
ενσωματωμένη λ τεχνολογία μεταφοράς
Στοιχεία Techinical:
| |
| Πρότυπα |
8 KW, 230 VAC |
4 KW, 115 VAC |
| Οικογένεια προϊόντων |
CTOR0402.1xxx |
CTOR0402.1xxx |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Συχνότητα (τρόπος αναστροφέων – προεπιλογή) |
50 Hz (προσαρμοστικό) |
60 Hz (προσαρμοστικά) |
| Συχνότητα (τρόπος αναστροφέων – settable) |
50 το Hz, 60 Hz ή στο τέλος το Hz 50/60 (προσαρμοστικό) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση <15s>
| 4800 W (6000 VA)/VA 8000 |
2400 W (3000 VA)/VA 4000 |
| Τρέχον μέγιστο (συνεχές/υπερφόρτωση <15s>
| 26 ΟΠΛΑ/34,8 ΟΠΛΑ |
| Τρέχον (μέγιστο) γρήγορο ταξίδι (20ms) |
128 Α (6 Χ ονομαστικά) |
| Κρατήστε ψηλά (εμβυθίσεις τάσης) (πρίν μεταπηδά στην μπαταρία) |
κα 5 |
κα 5 |
| THD |
< 1="">
|
| Προστασία |
Θρυαλλίδα στο Λ, καυτός pluggable, Varistor |
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) |
53,5 VDC/43-58 VDC |
| Δύναμη (@nominal που εισάγεται μέγιστο) |
4800 W 2) |
2400 W 2) |
| Τρέχων (μέγιστο @VOUT ≤ 108 VDC) |
100 Α 2) |
50 Α 2) |
| Τρέχουσα διανομή (10 - φορτίο 100%) |
± 5% του μέγιστου ρεύματος από 10 στο φορτίο 100% |
| Προστασία |
Απόδειξη βραχυκυκλώματος, πέρα από το κλείσιμο τάσης, πολικότητα και θρυαλλίδα |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (η σειρά/η LV αποσυνδέει) |
185-275 VAC VAC/170 |
95-140 VAC VAC/85 |
| Ρεύμα εναλλασσόμενου ρεύματος (μέγιστο - εξαρτάται από τον τύπο ενότητας) |
32,8-46 ΟΠΛΑ 3) |
36,8-45,2 ΟΠΛΑ 3) |
| Συχνότητα (προεπιλογή: σειρά συγχρονισμού) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Συχνότητα (settable: σειρά συγχρονισμού) |
47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD |
> 0,99 στο φορτίο 70% ή περισσότεροι/ < 3="">
|
| Ονομαστική/εκτεταμένη σειρά ΣΥΝΕΧΟΥΣ τάσης 4) |
45-58 VDC/40-45 VDC |
| ΣΥΝΕΧΕΣ ρεύμα (μέγιστο) |
128 Α Α/180 κατά τη διάρκεια της υπερφόρτωσης (15 s) |
64 Α Α/90 κατά τη διάρκεια της υπερφόρτωσης (15 s) |
| Χαρακτηριστικά γνωρίσματα εισαγωγής |
Θρυαλλίδα στο Λ και το Ν, καυτός pluggable, Varistor
Το εναλλασσόμενο ρεύμα εισήγαγε τα μεμονωμένα τερματικά 4 χιλ.2 βιδών για το Λ, το Ν & το PE (ενιαία φάση 4x)
|
| ΕΠΙΛΟΓΕΣ |
| Μονάδα ελέγχου |
Smartpack Ρ |
| Σύνδεση συναγερμών |
Κάρτα συναγερμών επέκτασης (ψηφιακές εισαγωγές 6x & ηλεκτρονόμοι 6x) |
| Διανομή μπαταριών |
Μέγιστο 2x 100 Α ή 1x 150 Α |
| LVBD |
150A (προαιρετικός) |
| Διανομή εναλλασσόμενου ρεύματος |
Μέγιστο 3x 16 Α (1 πόλος) ή 1x 16 Α (πόλος 2) MCBs |
| ΣΥΝΕΧΗΣ διανομή |
Μέγιστο 3x 60 Α (1 πόλος) MCBs |
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Αποδοτικότητα |
> 96% (τρόπος κεντρικών αγωγών), > 94% (τρόπος αναστροφέων) |
> 92% (τρόπος κεντρικών αγωγών), > 91% (τρόπος αναστροφέων) |
| Λειτουργούσα θερμοκρασία |
-40 έως +55 °C (- 40 έως +131 °F), υγρασία 5 95% RH non-condensing |
| Θερμοκρασία αποθήκευσης |
-40 έως +85 °C (- 40 έως +185 °F), υγρασία 0- 99% RH non-condensing |
| Διαστάσεις [W Χ Δ Χ Χ] |
483 X 386 X 97 χιλ. (19 X 15,2 X 3,8 ίντσα) |
|
| Βάρος |
9,9 κλ (21,8 λίβρες) |
|
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια |
ΤΟ EN 60950-1, EN ΑΣΦΆΛΕΙΑ 62040-1 UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 μέρος 15
Το EN 62040-2
Το EN 61000-6-1/-2/-3/-4
|
|
|
Περιβάλλον
|
ETSI EN 300 019: 2-1 (κατηγορία 1,2), 2-2 (κατηγορία 2,3) & 2-3 (κατηγορία 3,2)
Κανονικοί λειτουργούντες όροι σύμφωνα με την πρόταση 4,2 IEC 620403:2011. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 620403:2011, πρέπει να ενθαρρυνθούν
RoHS 3 (2015/863/EU) και WEEE (2008/98/ΕΚ) υποχωρητικό
|
Λύσεις
Παρέχουμε τις πλήρεις λύσεις συμπεριλαμβανομένης της έρευνας περιοχών, προτείνουμε το επαγγελματικό σχέδιο σύμφωνα με το αίτημα του πελάτη, τη τεχνική υποστήριξη, και την υπηρεσία συντήρησης για τις εταιρείες τηλεπικοινωνιών μέσα και έξω από την Κίνα. Έχουμε μια ικανή ομάδα και ένα δίκτυο των εμπιστευμένων συνεργατών σε όλο τον κόσμο.
FAQ:
1. Πώς ελέγχετε την ποιότητα;
Α: Όλα τα προϊόντα πριν από την αποστολή είναι προσομοιωμένα σενάρια χρήσης, φορτίο και πλήρες φορτίο και τρέχουσα δοκιμή διανομής για να εξασφαλίσουν την ποιότητα του προϊόντος.
2. Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
Α: Δεν υπάρχει καμία ελάχιστη ποσότητα διαταγής, και κάποια μπορεί επίσης να γίνει. Η μόνη διαφορά είναι η τιμή και το πρόγραμμα.
3. Μπορείτε να εισαγάγετε την επιχείρησή σας;
Α: Είμαι πολύ τιμημένου. Θα σας στείλω το έγγραφο εισαγωγής της επιχείρησης για να σας δώσω αργότερα μια περιεκτικότερη και άμεση εισαγωγή στις πληροφορίες της επιχείρησής μας.
4. Ποια είναι τα πλεονεκτήματα της επιχείρησής σας;
Α: Επαρκής κατάλογος, και εγγύηση ανεφοδιασμού για την επόμενη ανανέωση του ανεφοδιασμού, εύκαμπτος που παρέχεται σύμφωνα με τις διαφορετικές έως διαφορετικές ανάγκες των πελατών, που παρέχουν τις διαφορετικές λύσεις.
5. Μπορώ να στείλω τα δείγματα; Έκθεση αυτό σε με μαζί με την τιμή;
Α: Μπορείτε να στείλετε τα δείγματα, τα δείγματα υπόκεινται στη μεγάλη υπερηφάνεια, και το φορτίο πρέπει να αντεχτεί από σας.
6. Πώς η επιχείρησή σας εξετάζει το πρόβλημα στην ποιότητα;
Α: Η επιχείρησή μας έχει κάνει αυτήν την βιομηχανία για σχεδόν 10 έτη. Είχε ήδη μια ορισμένη φήμη. Θα το αναλύσουμε προσεκτικά. Εάν είναι πράγματι το ποιοτικό πρόβλημά μας, μπορείτε να είστε σίγουροι ότι θα κάνει τα πράγματα σύμφωνα με το συμφωνητικό σύμβασης και δεν θα σας δώσει ποτέ οποιων δήποτε μετά από τις ανησυχίες, η ομάδα υπηρεσιών μας θα είναι ευτυχής να σας εξυπηρετήσει.
7 τι γίνεται με την ποιότητα;
Α: 100% αρχικός με τη νέα συσκευασία. θα εξετάσουμε κάθε στοιχείο πριν από ταχυδρομημένος για να σιγουρευτούμε κάθε στοιχείο με την καλή ποιότητα.
8 πόσοι μήνες για την εγγύηση;
Α: ποιοτική εγγύηση 1 έτους
9 πώς να εξετάσει οποιοδήποτε κατώτερο - ποιοτικά αγαθά;
Α: Τα αγαθά μπορούν να είναι μετα κοντά με τη δαπάνη μετα αμοιβής μας για οποιαδήποτε κακά ποιοτικά προϊόντα μέσα στο χρόνο εγγύησης.
