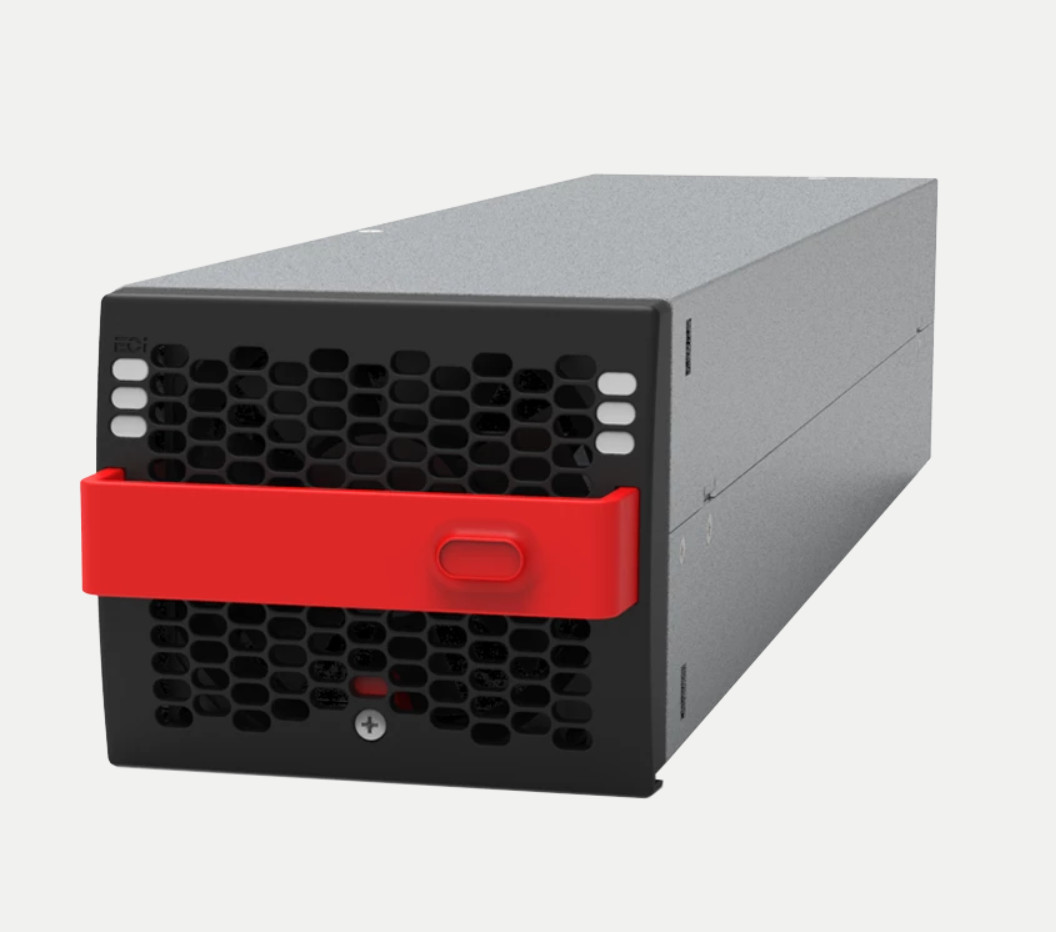

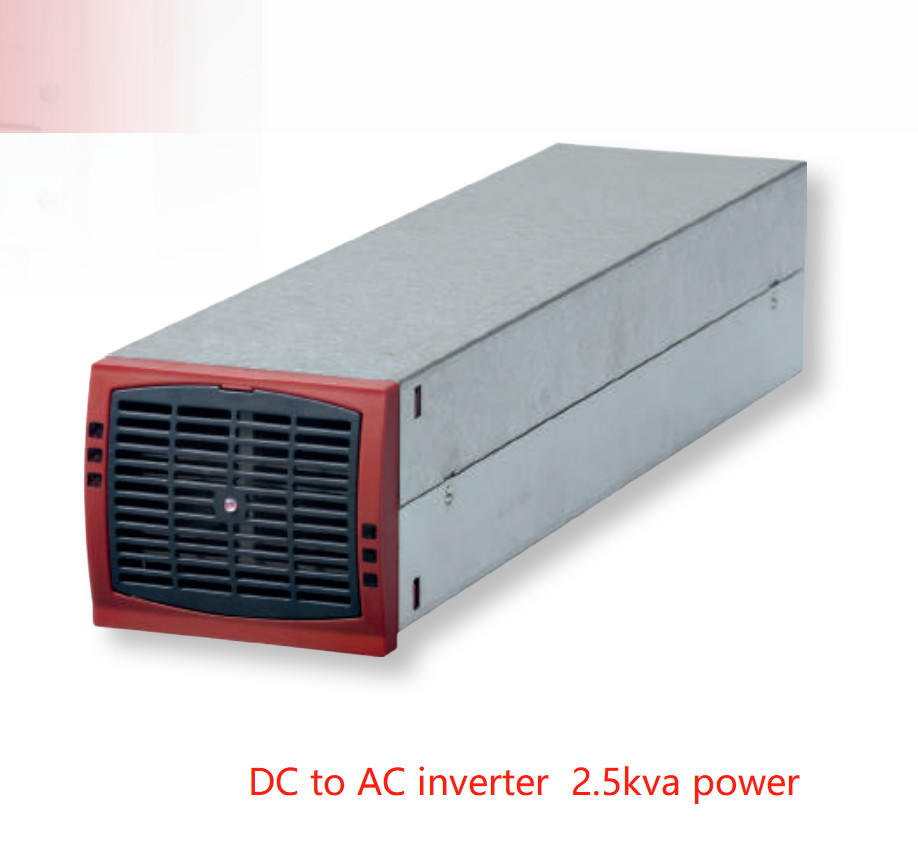

CE+T αρθρωτός μετατροπέας 2,5 kVA (1,5 kVA*) Είσοδος 24V / 48V / 60V / 110 V / 220 Vdc Έξοδος 230 Vac TSI BRAVO DC σε AC μετατροπέας
Το BRAVO είναι ένας συμπαγής και επεκτάσιμος αρθρωτός μετατροπέας που παρέχει καθαρή ημιτονοειδή κυματομορφή AC. Σε συνδυασμό με ένα σύστημα DC Power, παρέχει ένα εξαιρετικό εφεδρικό AC
λύση. Χρησιμοποιεί την τελευταία τεχνολογία μετατροπέων, παρέχοντας ανώτερη ενεργειακή απόδοση σε ένα συμπαγές μέγεθος. Η τεχνολογία “Twin Sine Innovation” (TSI) εξαλείφει όλα
μοναδικά σημεία αστοχίας με πλήρη επεκτασιμότητα. Έως 32 μονάδες παράλληλα και υψηλή απόδοση έως και 96% μειώνοντας το λειτουργικό κόστος.
ΕΦΑΡΜΟΓΕΣ
Όλες οι κρίσιμες για την επιχείρηση εφαρμογές και όλοι οι τύποι φορτίων AC. Ο σχεδιασμός είναι αρθρωτός και επεκτάσιμος με εναλλάξιμες μονάδες μετατροπέα που εξασφαλίζουν χαμηλό Μέσο Χρόνο Επισκευής
(MTTR), μείωση του κόστους σέρβις και καλύπτει τις μεταβαλλόμενες ανάγκες για μελλοντική επέκταση.
ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
l Διπλές πηγές εισόδου (AC & DC)
l με ευρύ εύρος εισόδου AC 150 Vac έως 265 Vac
l Συμπαγής σχεδιασμός
l Υψηλή απόδοση
l Ο χρόνος μεταφοράς μειώνεται σε 0
l έως 10kVA σε 2 U
l έως 225kVA σε 3 περιβλήματα των 75kVA το καθένα
Παράμετροι:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| ΓΕΝΙΚΑ |
| EMC (ανοσία) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMC (εκπομπή) (κατηγορία) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Ασφάλεια |
EN62040-1 |
| Ψύξη / Μόνωση |
Αναγκαστική / Διπλή |
| MTBF |
240 000 ώρες (MIL-217-F) |
| Απόδοση (Τυπική): Βελτιωμένη μετατροπή ισχύος / on line |
> 95.5% / > 89.5% |
96% / 91% |
96.5% / 92.5% |
| Διηλεκτρική αντοχή DC/AC |
4300 Vdc |
| Πραγματικά πλεονάζοντα συστήματα – συμβατά |
3 επίπεδα αποσύνδεσης στις θύρες εξόδου AC και εισόδου DC
4 επίπεδα αποσύνδεσης στη θύρα εισόδου AC
|
| RoHS |
Συμβατό |
| Δόνηση |
GR63 δόνηση γραφείου 0 έως 100 hz-0.1 g / δόνηση μεταφοράς 5-100 Hz 0.5 g 100 έως 500 hz-1.5 g / Δοκιμή πτώσης |
| Συνθήκες λειτουργίας |
Σχεδιασμένο για εγκατάσταση σε περιβάλλον IP20 ή IP21.
Όταν εγκαθίσταται σε ένα σκονισμένο ή υγρό περιβάλλον, πρέπει να ληφθούν κατάλληλα μέτρα (φιλτράρισμα αέρα, …).
|
| Υψόμετρο πάνω από τη θάλασσα χωρίς υποβάθμιση |
1500 m – 0.8 % ανά 100 m |
| Θερμοκρασία περιβάλλοντος / αποθήκευσης / σχετική υγρασία |
-20 έως 50 ° C / -40 έως 70 ° C / 95 %, μη συμπυκνωμένη |
| Υλικό (περίβλημα) |
Επικαλυμμένος χάλυβας-ALU ZINC |
|
| ΙΣΧΥΣ ΕΞΟΔΟΥ AC |
| Ονομαστική ισχύς εξόδου (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| Χωρητικότητα υπερφόρτωσης μικρής διάρκειας |
150 % (15 δευτερόλεπτα) 110 % μόνιμη εντός του εύρους T° |
| Επιτρεπόμενος συντελεστής ισχύος φορτίου |
Πλήρης ονομαστική ισχύς από 0 επαγωγικό έως 0 χωρητικό |
| Εσωτερική διαχείριση θερμοκρασίας και απενεργοποίηση |
Ναι |
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΙΣΟΔΟΥ DC |
| Ονομαστική τάση (DC) |
24 V |
48 V |
60 V |
110 V |
220 V |
| Εύρος τάσης (DC) |
19 – 35 V |
40 - 60 V |
48 - 72 V |
90 - 160 V |
170 - 300 V |
| Ονομαστικό ρεύμα |
56 A (στα 24 Vdc και
έξοδος 1200 W)
|
46 A (στα 48 Vdc και
έξοδος 2000 W)
|
35 A (στα 60 Vdc και
έξοδος 2000 W
|
19 A (στα 110 Vdc και
έξοδος 2000 W)
|
9.8 A (στα 220 Vdc και
έξοδος 2000 W
|
| Μέγιστο ρεύμα εισόδου (για 15 δευτερόλεπτα) / κυμάτωση τάσης |
84 A / < 100 mV rms |
84 A / < 2 mV
Psopho
|
52 A < 100 mV rms |
29 A / < 200 mV rms |
14.9 A / < 200 mV
rms
|
| Όρια τάσης εισόδου |
Επιλέξιμο από τον χρήστη με τη διασύνδεση T2S |
|
ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΙΣΟΔΟΥ AC
Η είσοδος AC διατίθεται μόνο με μονάδες EPC, οι μονάδες REG δεν έχουν ACin
|
| Ονομαστική τάση (AC) |
220/230/240 V 1P ή 3P (Ελάχιστο 3 ράφια για 3P) |
| Εύρος τάσης (AC) |
150-265 V |
|
Brownout
|
150 έως 185 V γραμμική υποβάθμιση 150 VA/120 Watts ανά 10 Vac |
|
1200 VA / 960 W
@ 150 Vac
|
2000 VA/1600 W @ 150 Vac |
| Εύρος συμμόρφωσης πριν από τη μεταφορά σε DC |
Ρυθμιζόμενο |
| Συντελεστής ισχύος |
> 99% |
| Εύρος συχνότητας (επιλέξιμο) / εύρος συγχρονισμού |
50 – 60 Hz / εύρος 47 – 53 Hz / 57 – 63 Hz |
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΞΟΔΟΥ AC |
| Ονομαστική τάση (AC*) |
220/230/240 V |
| Συχνότητα / ακρίβεια συχνότητας |
50 - 60 Hz / 0.03 % |
| Συνολική αρμονική παραμόρφωση (ανθεκτικό φορτίο) |
< 1.5 % |
| Χρόνος αποκατάστασης πρόσκρουσης φορτίου |
0.4 ms |
| Καθυστέρηση ενεργοποίησης |
20 s έως 40 s ανάλογα με τον αριθμό των εγκατεστημένων μονάδων |
| Ονομαστικό ρεύμα. Προστατεύεται από αντίστροφο ρεύμα |
6.6 A |
10.9 A |
| Συντελεστής κορυφής στην ονομαστική ισχύ |
2.8 : 1 |
3 : 1 |
| Με διαχείριση και προστασία βραχυκυκλώματος |
| Χωρητικότητα εκκαθάρισης βραχυκυκλώματος |
10 x In για 20 msec - Διαθέσιμο ενώ το δίκτυο είναι διαθέσιμο στη θύρα εισόδου AC
Με έλεγχο και διαχείριση μεγέθους
|
| Ρεύμα βραχυκυκλώματος μετά την εκκαθάριση |
2.1 In για 15 s και 1.5 In μετά από 15 s |
| ΣΕ ΜΕΤΑΦΟΡΑ ΑΠΟΔΟΣΗΣ |
| Μέγ. τάση διακοπή / συνολική παροδική τάση διάρκεια (μέγιστο) |
0 s / 0 s |
| ΣΗΜΑΤΟΔΟΤΗΣΗ & ΕΠΟΠΤΕΙΑ |
| Οθόνη |
Συνοπτικό LED |
| Έξοδος συναγερμών / εποπτεία |
Ξηρές επαφές στο ράφι / Τυπική θύρα USB και MODBUS στο T2S, προαιρετικό: Οθόνη Candis / Candis TCP-IP |
| Τηλεχειρισμός on / off |
στην πίσω υποδοχή του ραφιού μέσω T2S |
