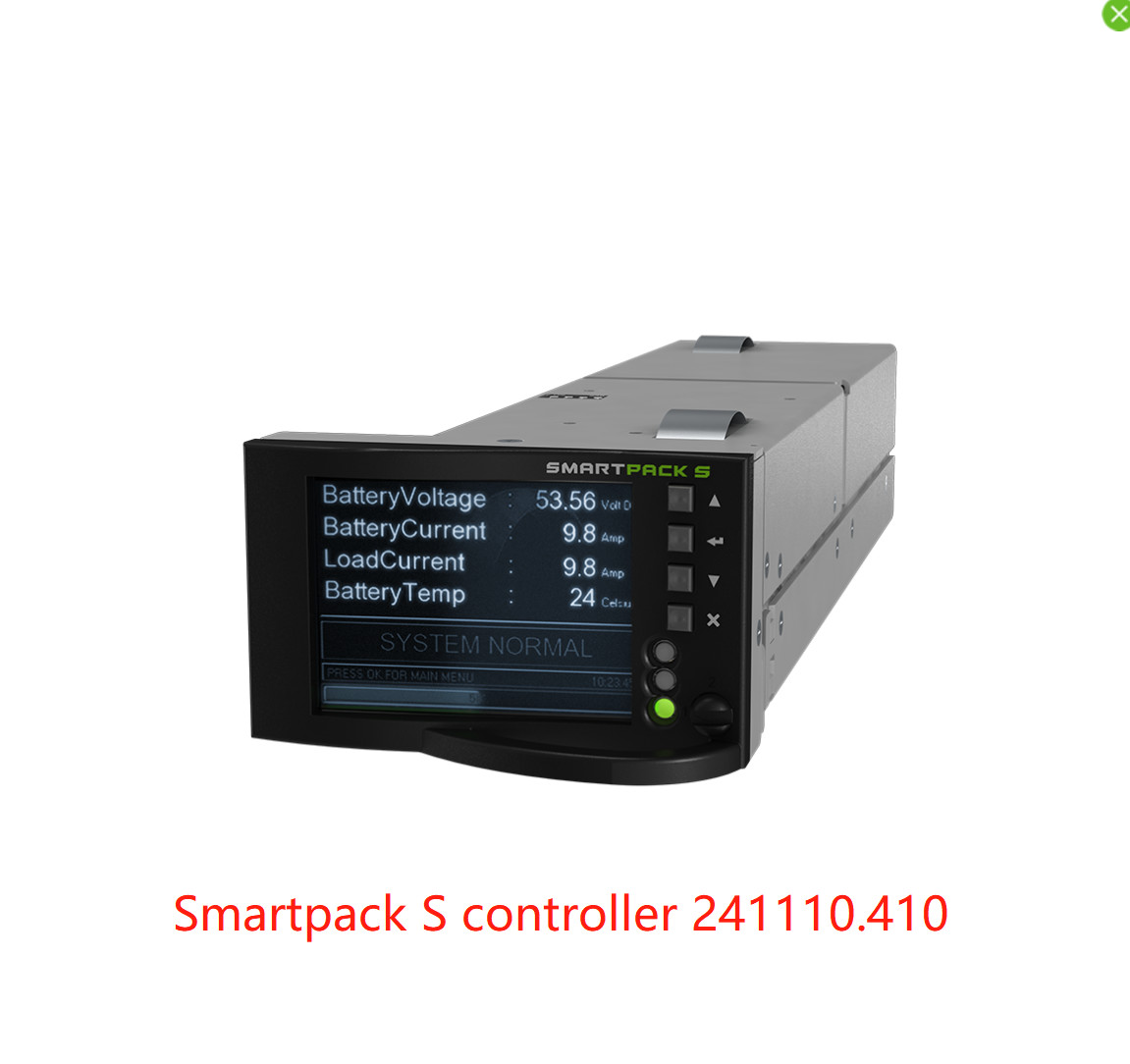

Ελεγκτής ελέγχου Eltek Telecom Smarptakc S για τηλεπικοινωνιακό σύστημα 12Vdc, 24Vdc, 48Vdc και 60Vdc (242100.410)

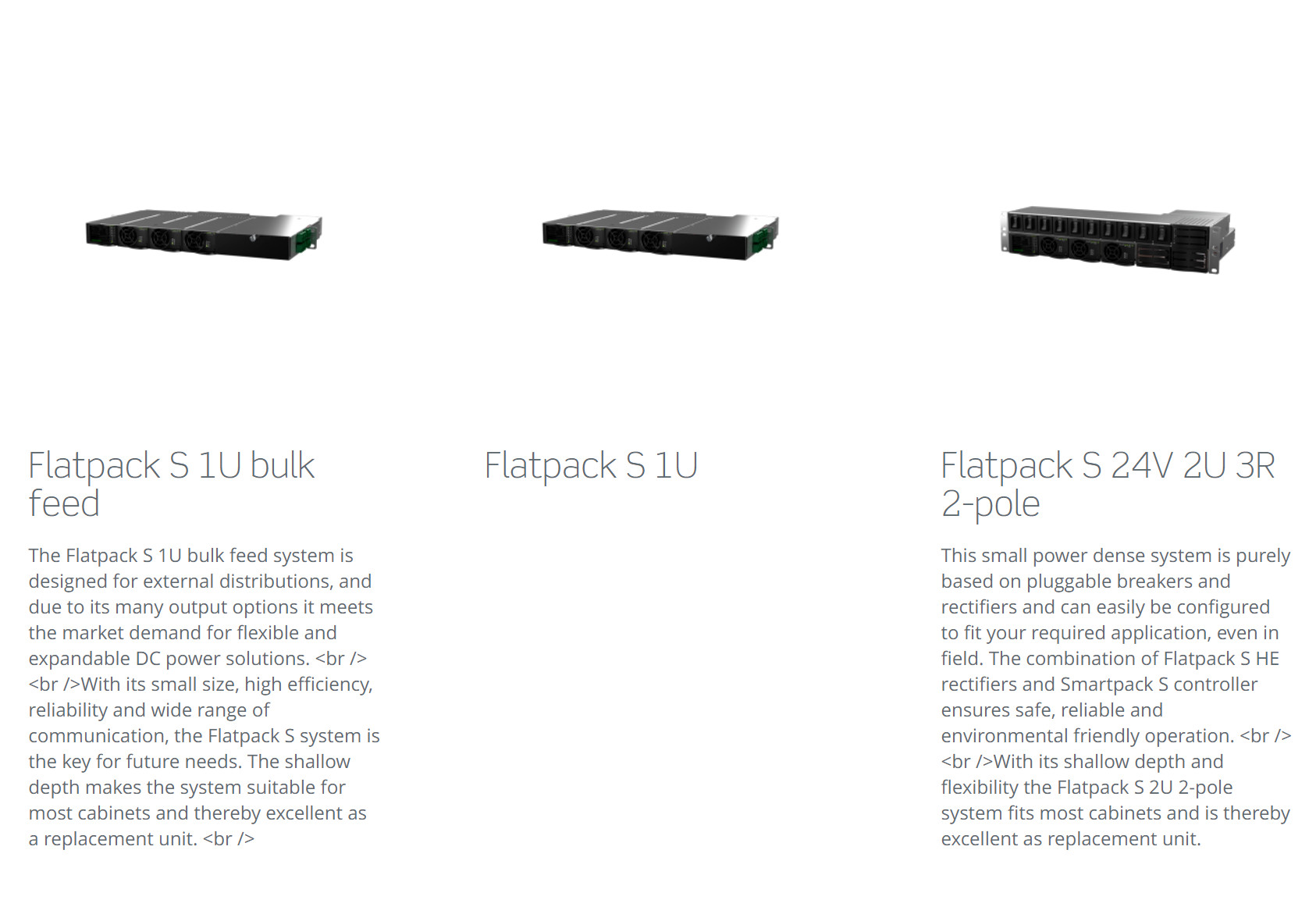

Σχεδιασμένο για την πλατφόρμα συστήματος Flatpack S, το Smartpack S βρίσκει το δρόμο του σε πολλές εφαρμογές περιορισμένου χώρου.Το Smartpack S προσφέρει ολοκληρωμένη παρακολούθηση και έλεγχο ενός συστήματος 2-3kW που καταλαμβάνει λιγότερο από 6 λίτρα.
Βασικά χαρακτηριστικά
- Γραφική εμφάνιση χρώματος υψηλής αντίθεσης, υψηλής ανάλυσης για εύκολη πλοήγηση στο μενού χρήστη
- Ethernet για απομακρυσμένη ή τοπική παρακολούθηση και έλεγχο μέσω προγράμματος περιήγησης στο διαδίκτυο
- Πρωτόκολλο SNMP με παγίδα, ορίστε και να πάρετε στο Ethernet. ηλεκτρονικό ταχυδρομείο των συναγερμών παγίδα
- 6 προγραμματιζόμενες εξόδους ρελέ
- 6 προγραμματιζόμενες εισόδους πολλαπλών χρήσεων (ψηφιακές εισόδους ή αναλογικά σήματα).
- Ολοκληρωμένη υλοτομία
- Αυτόματη παρακολούθηση και δοκιμή της μπαταρίας
- Ποιότητα μπαταρίας SoH με βάση τα αποτελέσματα δοκιμών και άλλα
Εφαρμογή:
Τηλεπικοινωνίες ∆ΕΜΕΡΙΚΗ / Ασύρματη
· ΡΑΔΙΟΒΑΣΙΚΟΥΣ ΚΑΤΑΣΤΑΣΙΟΥΣ/ΚΑΤΑΣΤΑΣΙΟΥΣ
· LTE / 4G / WIMAX
· Διανεμημένα συστήματα κεραίας
· ευρυζωνική
ΤΕΛΕΚΟΜ ∆ΙΚΑΙΩΤΗΤΑ
· Οπτικές ίνες / FTTX
· Μικροκύματα
· ΚΑΒΕΛΙΟ
· ευρυζωνική
ΑΠΟΧΟΡΙΑ και ΕΠΙΔΟΣΜΑΤΙΚΗ ΒΙΝΟΤΕΡΙΑ
· Συστήματα Ασφάλειας και Αυτοματοποίησης (SAS)
ΣΤΗΣ ΣΤΡΑΙΔΕΙΑΣ
· ΚΑΝΤΡΟΛΙΣΜΟΣ & Προστασία
· ΣΗΜΑΤΙΚΗΣΗ
Παράμετροι:
| ΤΗΣ ΤΕΧΝΙΚΗΣ ΕΠΙΛΗΨΗΣ |
| Σχήμα |
Smartpack S |
| Αριθμός τμήματος |
242100.410 |
| Πληροφορίες εισόδου |
|
|
| Τεχνική διάταξη |
10 - 75 VDC |
| Ηλεκτρική κατανάλωση, μέγιστη - χωρίς αναμεταδιδόμενα ενεργοποιημένα μέγιστη - όλα τα αναμεταδιδόμενα ενεργοποιημένα |
3,1W (κοιμή οθόνη) 5,5W (ενεργή οθόνη) |
| Σύνδεσμοι συστήματος - Παρατηρητές συστήματος |
|
| Αισθητήρα τάσης, υποστήριξη τάσης συστήματος |
12 VDC, 24 VDC, 48 VDC & 60 VDC |
| Η έννοια του ρεύματος, υποστήριξη της παράκαμψης |
0 - 20mV και 0 - 60mV |
| Παρακολούθηση ασφάλειας μπαταρίας |
Βοηθητικός διακόπτης NO/NC, Τραβήξτε επάνω/κάτω |
| Παρακολούθηση ασφαλειών φόρτωσης |
Βοηθητικός διακόπτης NO/NC, Διοδιακή μήτρα Τραβήξτε επάνω/κάτω |
| Ανίχνευση σφαλμάτων εδάφους |
Απλή ανίχνευση κυκλώματος γέφυρας |
| Συστημικές συνδέσεις - Ελέγχος LVD |
|
| Αποσύνδεση μπαταρίας |
1 (υποστηρίζεται με κλειδαριά ή χωρίς κλειδαριά) |
| Αποσύνδεση φορτίου |
1 (υποστηρίζεται με κλειδαριά ή χωρίς κλειδαριά) |
| Εισαγωγές και εξόδους |
|
|
| Ψηφιακές διαμορφώσεις, εισροές 1-6 |
Βοηθητικός διακόπτης: NO/NC |
| Αναλογικές διαμορφώσεις, εισροές #1-4 |
Αναλογική τάση[±0 - 10V]
±4-20mA μέτρηση ρεύματος (μέσω εξωτερικής αντίστασης 470kΩ) Θέρμανση (για ανιχνευτή NTC)
|
| Ανάλογες διαμορφώσεις, εισροές #5-6 |
Αναλογική τάση [0-75V] Μέτρηση συμμετρίας |
| Συγκροτήσεις εξόδου, εξόδους 1-6 (αλαμίσματα) |
6x Ρέλεϊ ∆ημικό/Φόρμα C
Διαμορφώσιμη κανονικά ανοικτή/κλειστή [Μέγιστη ισχύς 75V/2A/60W]
|
| ΧΡΗΣΙΣΤΗΣ ΕΝΤΕΣΦΕΣ |
|
| Τοπικό |
2.2 TFT 65k Διακόσμηση χρώματος QVGA
4 κλειδιά.
|

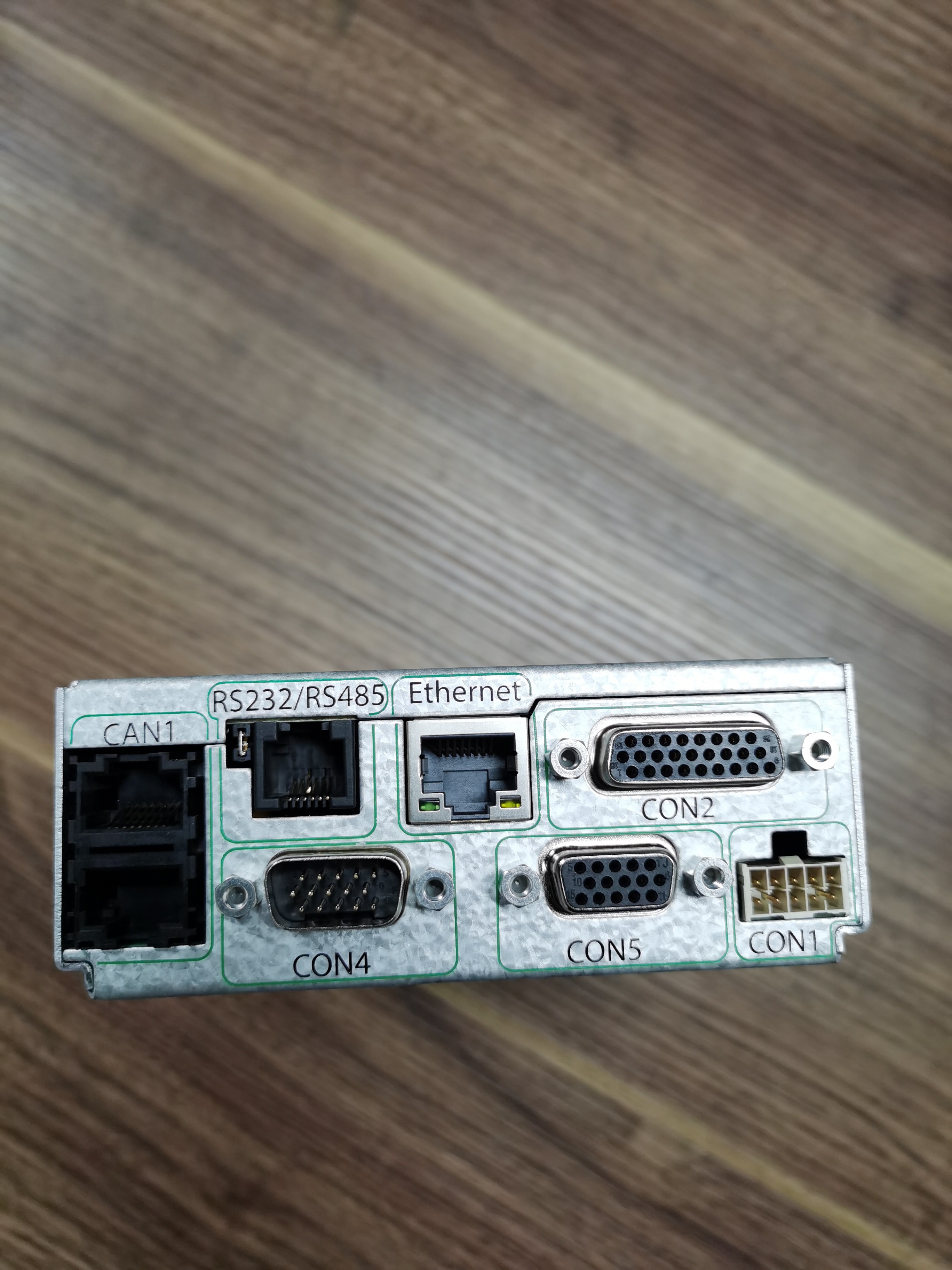

| Πύλη Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
Πρωτόκολλα IP: HTTP / SSL, SNMP v3, MODBUS TCP και pComm UDP (PowerSuite)
|
| Σειριακή θύρα |
RS-232 και RS-485 για σύνδεσμο RJ11
Σειριακά πρωτόκολλα: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN ή GSM), COMLI, CSCP και pComm (PowerSuite)
|
| Γενικές προδιαγραφές |
|
| Μέγεθος (WxHxD) |
72.2 x 43,0 x 220,7 mm (2.8 x 1,7 x 8,7 ′′) |
| Περιοχή θερμοκρασίας |
Δραστηριότητα -20 έως +65 ̊C (-40 έως 149 ̊F) |
| ΣΤΑΡΤΑΡΤΕΣ ΣΥΝΤΑΡΤΑΣ |
|
| Ηλεκτρική ασφάλεια |
UL 60950-1-3rdέκδοση, EN 60950-1-3rdέκδοση |
| ΕΜΚ |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
Το τμήμα 15 του FCC, υποτμήμα 109
|
| Ναυτικός*) |
DNVGL-CG-03391) |
| Περιβάλλον |
ETSI EN 300 019: 2-1 (Τάξη 1.2), 2-2 (Τάξη 2.3) & 2-3 (Τάξη 3.2)
Συμμόρφωση με την ROHS
|
| 1) Ισχύει μόνο για τον αριθμό τμήματος 242100.410M |
Σύγκριση παρακολούθησης Eltek
|
Συσκευή CAN
|
Ξεκινήστε.
|
Τέλος
|
Αμβλύνσεις των κόμβων
|
|
Σμαρτπακ
|
1
|
14
|
14
|
|
Smartpack 2 Βασικό
|
1
|
10
|
10
|
|
Το Smartpack 2 Master
|
11
|
14
|
4
|
|
Επικοινωνία
|
17
|
30
|
14
|
|
Παρακολούθηση μπαταρίας
|
33
|
46
|
14
|
|
Παρακολούθηση φορτίου
|
49
|
62
|
14
|
|
Φλεξόμετρο
|
65
|
78
|
14
|
|
Ηλεκτρονικές συσκευές
|
81
|
94
|
14
|
|
Ελέγχου κύριας
|
97
|
110
|
14
|
Λύσεις
