H2: Πίσωθι της υπόθεσης και περιορισμοί της τοποθεσίας
Στην σηματοδότηση της σιδηροδρομικής διαμετακόμισης, στις επικοινωνίες μεταξύ των κιβωτίων άξονα και στις υποδομές παρακολούθησης πλάι στις γραμμές, μια εξαιρετικά αξιόπιστη αδιάκοπη παροχή ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος χρησιμεύει ως κρίσιμη άγκυρα για την επιχειρησιακή ασφάλεια.Αυτή η μελέτη περίπτωσης εφαρμόστηκε σε ένα εξωτερικό κόμβο ντουλάπι κατά μήκος μιας γραμμής μαζικής μεταφοράς στη Νότια ΑμερικήΤο περιβάλλον στο χώρο παρουσίασε σοβαρές τεχνικές προκλήσεις: η εσωτερική διάταξη του κιβωτίου ήταν εξαιρετικά περιορισμένη (έλλειψη χώρου) και λόγω της κακής εξαερισμού στο πλάι της γραμμής, η διαδρομή ήταν πολύ δύσκολη.θερμοκρασίες του καλοκαιριού στο εσωτερικό του περιβλήματος που συχνά φτάνουν κοντά στους 60 °C (θερμική πίεση και κακή διάσπαση)Τα παλαιότερα μονόλιτα συστήματα UPS ήταν ασυμβίβαστα λόγω του τεράστιου αποτυπώματός τους και των αυξημένων ποσοστών αποτυχίας υπό αυξημένη θερμότητα,μη συμμόρφωση με τα παραμετρικά κριτήρια αναφοράς του κλάδου για την απόλυση και τη μακροπρόθεσμη λειτουργία.
H2: Ανάλυση σημείων πόνου του πελάτη
- Σοβαροί Χώριοι ΠεριορισμοίΗ εσωτερική διάταξη των υπαίθριων θυρών σηματοδότησης ήταν ήδη πολύ ολοκληρωμένη, αφήνοντας μηδενικό περιθώριο για τον παλαιό πύργο ή το μεγάλο εξοπλισμό ισχύος που τοποθετείται σε ράκ.
- Ατυχίες στη διαχείριση της θερμότητας: Η κακή εξαερισμός των σιδηροδρομικών οδών εκθέτει τους συμβατικούς μετατροπείς σε υπερ-θερμοκρατική υποβάθμιση, απειλώντας με ξαφνικές διακοπές ρεύματος στους κόμβους σηματοδότησης.
- Δύσκολη Λογιστική ΣυντήρησηςΟποιοσδήποτε τρύπος υλικού που οφείλεται στο περιβάλλον θα οδηγούσε σε παρατεταμένο μέσο χρόνο επισκευής (MTTR), θέτοντας άμεσα σε κίνδυνο την ασφάλεια του προγραμματισμού των τρένων.
H2: Παραμετρική τεχνική λύση με βάση το Bravo 25
Για την αντιμετώπιση αυτών των παραδοσιακών μεικτών σημείων, η ομάδα μηχανικών παρακάμψε τις συμβατικές τοπολογίες ισχύος, αναπτύσσοντας ένα μοντελοποιημένο σύστημα μετατροπέα που έχει διαμορφωθεί με τοΜπράβο 25 - 48/230-277Με την υποστήριξη αυστηρών τεχνικών προδιαγραφών, η εγκατάσταση στο χώρο παρείχε οριστική μηχανική σταθερότητα:

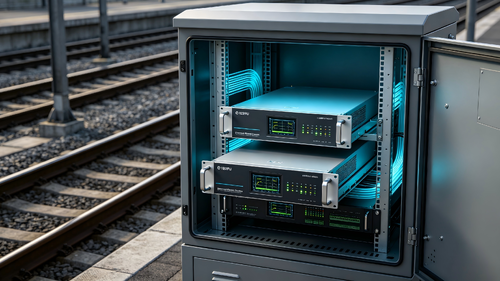

- 2RU Σύνθετη δομική διάταξη: Χρησιμοποιώντας ένα τυποποιημένο 19 ιντσών μοντέλο φόρμας, κάθε μονάδα μετατροπέα ζυγίζει μόλις 4,3 kg.2RUΤο σύστημα ενσωματώθηκε απρόσκοπτα στα κλειστά ντουλάπια σηματοδότησης, επιλύοντας πλήρως τα ελλείμματα χώρου.
- 96% υψηλή απόδοση ελαφρύνει τη θερμική πίεση: Με την τεχνολογία Enhanced Cycle Inverter (ECI), το σύστημα επιτυγχάνει απόδοση μετατροπής από εναλλασσόμενο ρεύμα σε εναλλασσόμενο ρεύμα μεγαλύτερη από(96%)Αυτό ελαχιστοποίησε τις άμεσες απώλειες ενέργειας και την αυτοθερμοποίηση, με αποτέλεσμα να μειωθεί ουσιαστικά η συσσώρευση θερμότητας στα κακοαναερισμένα περίχωρα.
- 4300 Vdc Δηλεκτρικοί μετρητές αντοχήςΗ μετατροπέα παρέχει μια διηλεκτρική ισχύ (DC/AC)4300 Vdc, με την εισαγωγή ενός υψηλού επιπέδου φυσικού φραγμού απομόνωσης που απομονώνει τα κρίσιμα φορτία σηματοδότησης από αποτυχίες παροχής υπερτάσης.
- Ο χρόνος μεταφοράς 0 δευτερολέπτων μειώνει τις ανωμαλίες του συστήματος: Κατά τη διάρκεια δυναμικών μεταφορών μεταξύ του πρωτογενούς δικτύου και των τραπεζών αποθήκευσης μπαταριών 48 Vdc,τόσο η διακοπή της μέγιστης τάσης όσο και η συνολική διάρκεια του διαστήματος είναι αυστηρά 0 δευτερόλεπταΑυτό το καθαρό κύμα sinus, μηδενική δυνατότητα διακοπής εγγυάται μηδενικές πτώσεις δεδομένων κατά τη διάρκεια των μπλακ άουτ.
- Αλουζίνκι και 240.000 ωρών MTBF: Το περίβλημα του πλαισίου είναι τυποποιημένο από ανθεκτικό στη διάβρωση υλικόΑτσάλι αλουζίνουΜετρώντας μέσω του MIL-217-F σε θερμοκρασία περιβάλλοντος 30°C και φορτίο 80%, το σύστημα επιτυγχάνειMTBF 240.000 ωρών, εξασφαλίζοντας μακροχρόνια φυσικοχημική σταθερότητα σε ένα ευρύ παράθυρο θερμοκρασίας (-20°C έως 65°C).
H3: Σύνοψη των λειτουργικών και μηχανικών προδιαγραφών
+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Παραμετρική τιμή.
+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Τυπικό 19 ιντσών ράκ / 2RU ύψος.
Η απόδοση AC-AC (EPC Mode) > 96%
Η διηλεκτρική δύναμη (DC/AC)
Παραβίαση / μεταφορά τάσης 0 δευτερόλεπτα
Παραδοσιακό υλικό σασί. Ατσάλι αλουζίνου / συμβατό με το RoHS.
Το εύρος θερμοκρασίας λειτουργίας -20°C έως 65°C.
+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
H2: Επιχειρησιακές γνώσεις και συμπεράσματα
Αυτή η ανάπτυξη αποδεικνύει ότι σε βιομηχανικές γραμμές υψηλού κινδύνου B2B όπως η σιδηροδρομική διαμετακόμιση, όπου ο χώρος, ο εξαερισμός και η ηλεκτρική μόνωση είναι ασυμβίβαστοι,η εφαρμογή τεχνολογίας διαμορφωμένων μετατροπών με υψηλή απόδοση μετατροπής (> 96%) και ισχυρά διηλεκτρικά φράγματα (4300 Vdc) εξουδετερώνει τους κινδύνους υποβάθμισης του περιβάλλοντοςΗ βασική αρχιτεκτονική υποστηρίζει παράλληλες διαμορφώσεις έως 32 μονάδων, επιτρέποντας στους τεχνικούς να αντικαθιστούν εξαρτήματα ζωντανά μέσω θερμής ανταλλαγής χωρίς να μειώνεται το κρίσιμο φορτίο AC.Αυτό μειώνει το MTTR σε λεπτά, μετατρέποντας με επιτυχία την παραδοσιακή αντιδραστική συντήρηση σε προληπτική άμυνα που βασίζεται σε δεδομένα.
