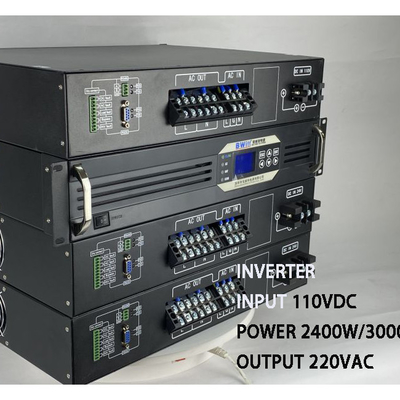

Οι μετατροπείς καθαρού ημιτονοειδούς κύματος της σειράς DT-1000 είναι μια νέα επέκταση της BWITT
προσαρμοσμένου μετατροπέα. Αυτή η σειρά είναι ένα επαγγελματικό περίβλημα 19” rack με
μεγάλη γκάμα επιλογών που ταιριάζουν σε εφαρμογές.
Περιγραφή:
Αυτός ο τύπος μετατροπέα Rack mount με μια νέα γενιά λύσης διπλού μετατροπέα εισόδου
σχεδιασμένο για τον τομέα των εφαρμογών επικοινωνίας, το οποίο είναι κατάλληλο για την υψηλή
αξιοπιστία του συστήματος επικοινωνίας. Η λύση είναι εξοπλισμένη με παροχή ρεύματος AC 230V
και είσοδο ρεύματος DC 24V, η οποία καλύπτει το κενό μεταξύ της παραδοσιακής παροχής ρεύματος UPS
και των κοινών λύσεων μετατροπέων καθαρού ημιτονοειδούς κύματος.
Χρησιμοποιεί μια νέα δομή σχεδιασμού που βοηθά τους χρήστες να παρέχουν καθαρό, σταθερό και ανθεκτικό AC
ρεύμα για κρίσιμα φορτία και έχει την ίδια υψηλή αξιοπιστία με το σύστημα παροχής ρεύματος AC.
Τα χαρακτηριστικά σχεδιασμού του ειδικού μετατροπέα καθαρού ημιτονοειδούς κύματος επικοινωνίας εξασφαλίζουν
την απρόσκοπτη μετατροπή μεταξύ της παροχής ρεύματος AC και DC, σχεδόν χωρίς μετατροπή
καθυστέρηση και ενσωματωμένο στατικό διακόπτη.
Κύρια χαρακτηριστικά:
Τυπικό Rack mount 19” 2 RU Chassis;
Πραγματική έξοδος ημιτονοειδούς κύματος (T.H.D < 3%)；
Μεγάλη ψηφιακή οθόνη LCD 128*64 πληροφοριών δεδομένων, 4 led που εμφανίζουν λειτουργία;
5 Διαδρομές Επαφής χωρίς τάση για το σύστημα (σφάλμα εισόδου DC, σφάλμα εισόδου AC, υπερφόρτωση
πληροφορίες, πληροφορίες παράκαμψης και σφάλμα εξόδου)；
Θύρα επικοινωνίας RS232 και RS485 & Προαιρετικό SNMP；
Αυτοέλεγχος κατά την ενεργοποίηση, Απαλό ξεκίνημα εξόδου, Αυτόματη επανεκκίνηση κατά την ανάκτηση AC ή DC;
Λειτουργία αυτόματης εναλλαγής: DC σε AC, παράκαμψη AC, λιγότερο από 5ms;
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του συστήματος, ακουστικός και οπτικός συναγερμός;
Καταγραφή του ιστορικού μηνύματος συναγερμού και δυνατότητα ερωτήσεων;
Ενσωματωμένος ρυθμιστής τάσης Σταθεροποίηση τάσης AC;
Διαθέσιμος διακόπτης παράκαμψης συντήρησης /DC;
Προστασία: Προστασία βραχυκυκλώματος, προστασία υπερφόρτωσης, προστασία υπέρ/υπό τάσης μπαταρίας
προστασία, υπέρταση, υπερθέρμανση;
Εφαρμογή:
Όλες οι κρίσιμες επιχειρηματικές εφαρμογές και όλοι οι τύποι φορτίων AC.
Ο σχεδιασμός είναι αρθρωτός και επεκτάσιμος με εναλλάξιμες μονάδες
μετατροπέα που εξασφαλίζουν χαμηλό Μέσο Χρόνο Επισκευής
μείωση του κόστους σέρβις και καλύπτει τις μεταβαλλόμενες
ανάγκες για μελλοντική επέκταση.
Παράμετροι:
| Μοντέλο |
BWT110/220-3KVA |
| ΕΙΣΟΔΟΣ |
| Τάση εισόδου μπαταρίας |
90~135Vdc
|
| Εύρος τάσης μπαταρίας |
110Vdc |
| Ρεύμα εισόδου DC |
33.53A Max |
| Τάση εισόδου παράκαμψης |
220Vac Normal |
| Εύρος τάσης παράκαμψης |
170~270Vac |
| Συχνότητα εισόδου AC |
50Hz |
| Εύρος συχνοτήτων |
43~67Hz |
| PF |
>0.8 |
| ΕΞΟΔΟΣ |
| Χωρητικότητα εξόδου |
3000VA |
| Ονομαστική χωρητικότητα εξόδου |
2400W |
| Ονομαστική τάση εξόδου |
220VAC (Λειτουργία μετατροπέα) |
| Ονομαστικό ρεύμα εξόδου |
10.9A |
| Εύρος τάσης εξόδου |
220Vac(Ανοχή ±1.5% @Λειτουργία μετατροπέα) |
| Απόδοση εξόδου |
≥85% (Λειτουργία μετατροπέα) |
| Συχνότητα εξόδου |
50Hz/60Hz |
| Κύμα εξόδου |
Καθαρό ημιτονοειδές κύμα |
| THD |
≤3% (Φορτίο γραμμής) |
| Χρόνος εναλλαγής (Λειτουργία παράκαμψης σε μετατροπέα) |
≤5ms (Με φορτίο) |
| ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ |
| Προστασία εναλλαγής υπό τάσης AC |
≤176Vac (Τάση Backlash≥10Vac) |
| Προστασία εναλλαγής υπέρτασης AC |
≥264AC |
| Υπερθέρμανση |
Ναι (Αυτόματη εναλλαγή) |
| Σημείο προστασίας υπό τάσης μπαταρίας |
≤80VDC |
| Συναγερμός χαμηλής τάσης μπαταρίας |
82VDC±0.5 |
| Σημείο προστασίας υπέρτασης μπαταρίας |
≥140VDC |
| Σημείο ανάκτησης υπέρτασης μπαταρίας |
≤135VDC |
| ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΡΕΥΜΑΤΟΣ ΕΞΟΔΟΥ |
| Χωρητικότητα υπερφόρτωσης |
Συνεχής λειτουργία 60s @101%
|
| Χωρητικότητα υπερφόρτωσης |
Συνεχής λειτουργία 10s @ 121%
|
| Προστασία υπερθέρμανσης |
Ναι |
| Προστασία βραχυκυκλώματος |
Ναι (Μην δοκιμάζετε υπό σύνδεση AC) |
| Προστασία αντίστροφης σύνδεσης |
Ναι |
| OVP εξόδου |
≥264VAC(Λειτουργία μετατροπέα) |
| Συναγερμός χαμηλής τάσης εξόδου |
≤176VAC (Λειτουργία μετατροπέα) |
| ΑΣΦΑΛΕΙΑ ΚΑΙ EMC |
| Διηλεκτρική αντοχή (AC-Chassis) |
3500Vdc/10mA//1min .Χωρίς αναλαμπές, χωρίς βλάβη, χωρίς τόξο (Μόνο προτεραιότητα εισόδου AC) |
| Διηλεκτρική αντοχή (DC-Chassis) |
750Vdc/10mA/1min. Χωρίς αναλαμπές, χωρίς βλάβη
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 και IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| ΑΠΟΔΟΣΗ ΔΟΚΙΜΗΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ |
| Θερμοκρασία περιβάλλοντος |
-20~ +50℃ |
| Ψύξη |
4 *Ανεμιστήρες |
| Λειτουργία υψηλής θερμοκρασίας |
50±2℃ (ονομαστικό φορτίο 24H) |
| Λειτουργία χαμηλής θερμοκρασίας |
-20±2℃ (ονομαστικό φορτίο 24H) |
| Αποθήκευση υψηλής θερμοκρασίας |
80±2 ℃,24H |
| Αποθήκευση χαμηλής θερμοκρασίας |
-40±2℃,24H |
| Υγρασία |
0~90%,Χωρίς συμπύκνωση υγρασίας |
| Υψόμετρο λειτουργίας (m) |
Υψόμετρο Πλήρης ισχύς έως 2000m.derating -2% / 100m, μέγιστο υψόμετρο 5000m |
| ΕΠΙΚΟΙΝΩΝΙΑ |
| Rs232 & Rs485 |
Ναι |
| SNMP |
Προαιρετικό |
| Επαφή χωρίς τάση |
5 ομάδες |
| ΟΘΟΝΗ LCD |
|
Κατάσταση LCD
|
Τάση εισόδου και εξόδου, συχνότητα, ρεύμα εξόδου, θερμοκρασία, ρυθμός φόρτωσης, LOGO κ.λπ.
|
|
Κατάσταση μετατροπέα
|
Κανονικό δίκτυο, κανονικός μετατροπέας, υπό τάση μπαταρίας και υπερφόρτωση εξόδου κ.λπ.
|
| ΜΕΤΡΗΣΗ |
| Μέγεθος Π*Β*Υ(mm) |
482mm *370mm*88mm (2RU) |
| Βάρος |
11.5KG |
