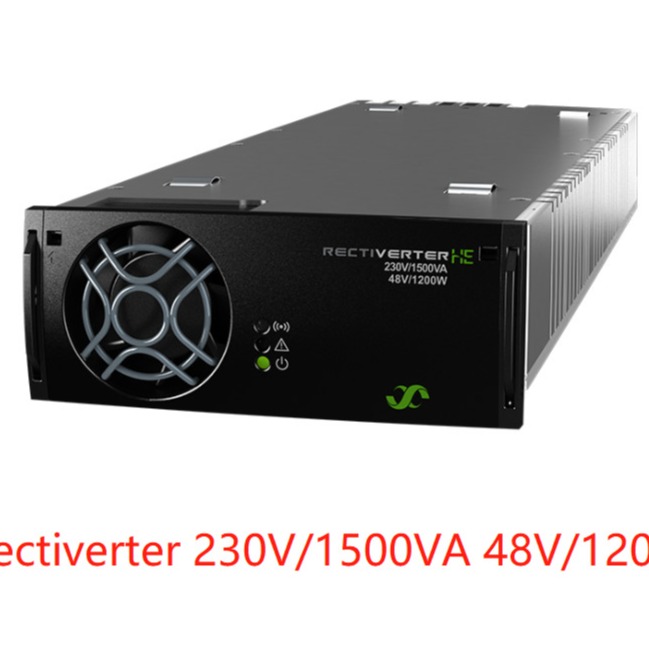

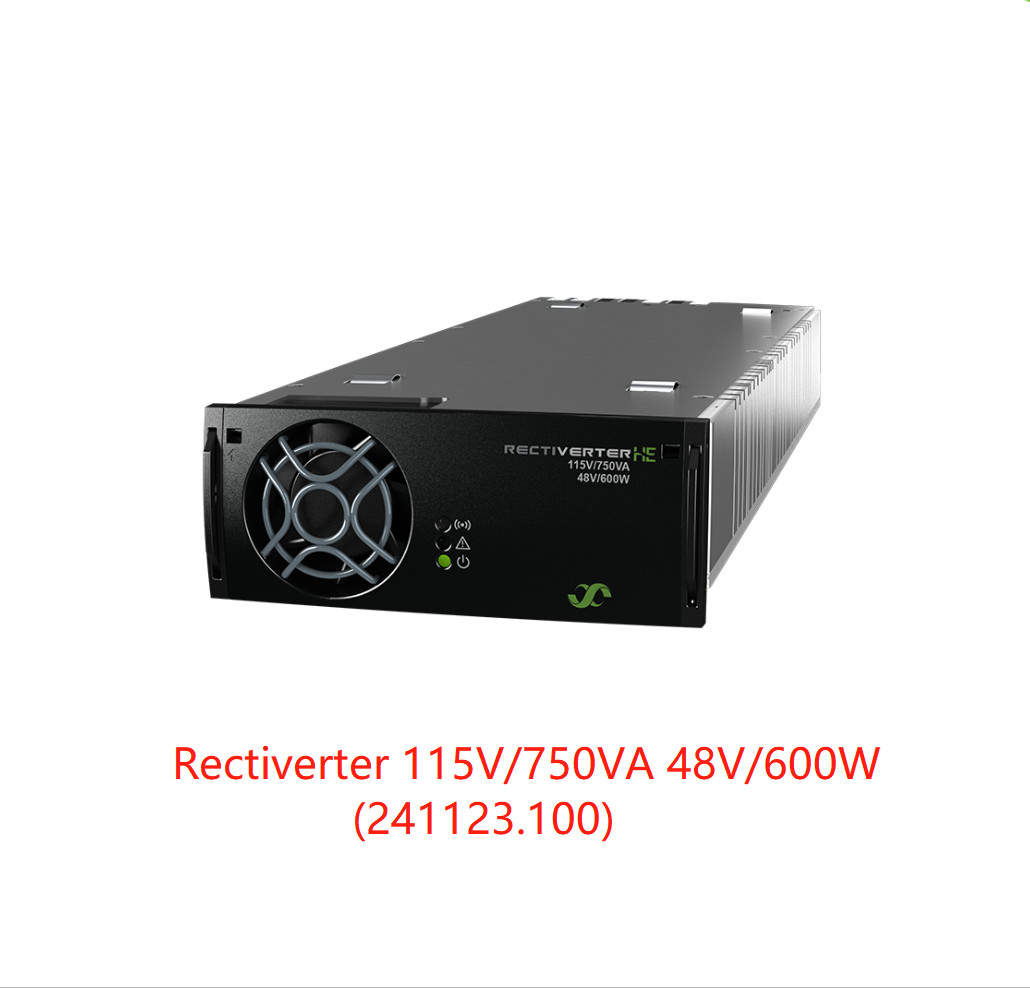

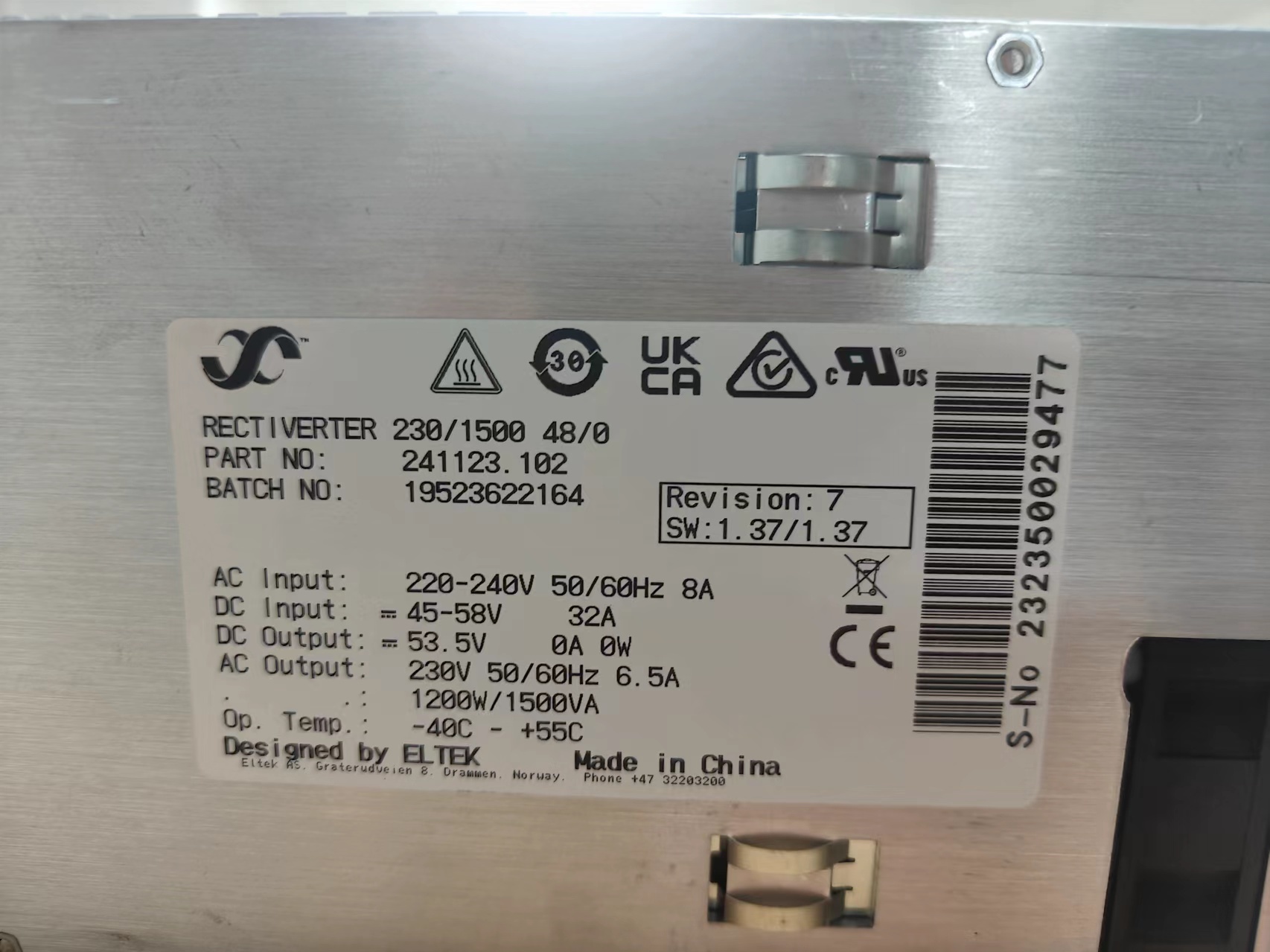

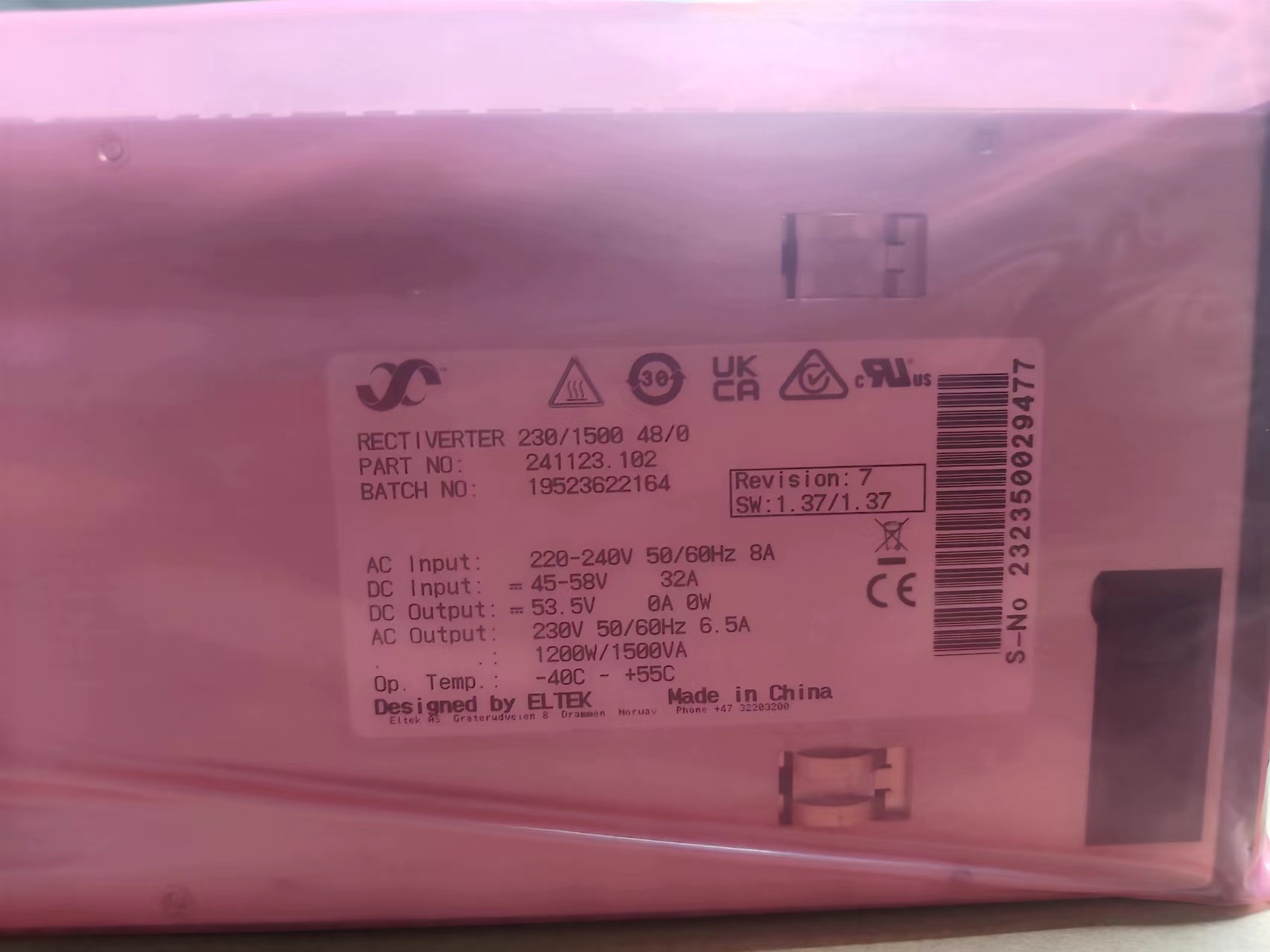

Πρότυπα/που διατάζουν τις πληροφορίες 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|

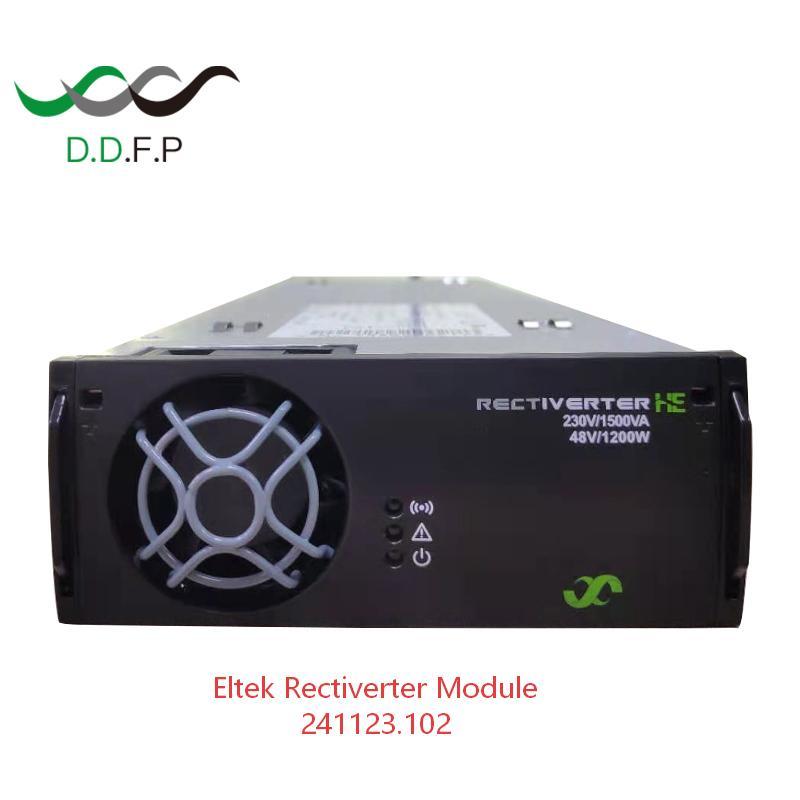

| Αριθμός μερών 241123,100 241123,101 241123,102 241123.100L 241123.101L 241123.102L |
| ΔΕΔΟΜΈΝΑ ΕΞΌΔΟΥ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 230 VAC/200 - 240 VAC 115 VAC/100 - 127 VAC |
| Συχνότητα (τρόπος αναστροφέων προεπιλογής) 50 Hz (προσαρμοστικά) 60 Hz (προσαρμοστικά) |
| Η συχνότητα (σύνολο-ικανός τρόπος αναστροφέων) 50Hz, 60Hz ή στο τέλος 50/60Hz (προσαρμοστικό), 94-106Hz5), 74-76Hz5) |
| Μέγιστο δύναμης (συνεχές/υπερφόρτωση (<15s>
|
| Φορτίο που μοιράζεται ±5% της ενεργού δύναμης από 10 στο φορτίο 100% |
| Τρέχον μέγιστο (συνεχές/υπερφόρτωση (<15s>RMS/8,7 ΌΠΛΑ |
| Τρέχον (μέγιστο) γρήγορο ταξίδι (20ms) 32 Α (6 Χ ονομαστικά) |
| THD < 1="">
|
| Θρυαλλίδα προστασίας στο Λ, καυτός pluggable, Varistor |
| ΔΕΔΟΜΕΝΑ ΣΥΝΕΧΟΥΣ ΕΞΟΔΟΥ |
| Τάση (προεπιλογή)/(διευθετήσιμη σειρά) 53,5 VDC/43 - 58 VDC |
| Δύναμη (μέγιστο @nominal που εισάγεται) 1200 W 1) 150 W 0 W 2) 600 W 1) 75 W 0 W 2) |
| ΡΕΎΜΑ (ΜΈΓΙΣΤΟ @VOUT ≤ 48 VDC) 25 Α1) 3,13 Α-2) 12,5 Α1) 1,56 Α-2) |
| Το ρεύμα που μοιράζεται (10 - φορτίο 100%) ±5% του μέγιστου ρεύματος από 10 σε 100% φορτώνει |
| Στατικός κανονισμός τάσης (10 - φορτίο 100%) ±0.5% |
| Δυναμικός κανονισμός ±5.0% τάσης για την παραλλαγή φορτίων 10-90% ή 90-10%, χρόνος κανονισμού < 50ms="">
|
| Κυματισμός < 200="" mV="">PP, εύρος ζώνης 30 MHZ |
| Η απόδειξη βραχυκυκλώματος προστασίας, πέρα από το κλείσιμο τάσης, αντέστρεψε την πολικότητα, την πολικότητα και τη θρυαλλίδα |
| ΔΕΔΟΜΕΝΑ ΕΙΣΟΔΟΥ |
| Τάση εισαγωγής κεντρικών αγωγών εναλλασσόμενου ρεύματος (η σειρά/η LV αποσυνδέει) 185 - 275 VAC/170 VAC 95 - 140 VAC VAC/85 |
| Τρέχοντα (μέγιστο) 11,5 ΌΠΛΑ εναλλασσόμενου ρεύματος 9,1 ΌΠΛΑ 3) 8.2 ΟΠΛΑ 3) 11.3 ΟΠΛΑ 10,1 ΟΠΛΑ 3) 9.2 ΟΠΛΑ 3) |
| Συχνότητα (προεπιλογή: σειρά) συγχρονισμού 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Συχνότητα (σύνολο-ικανή: σειρά συγχρονισμού) 47-53 Hz, 57-63 Hz ή και τα δύο (προσαρμοστικά) |
| Παράγοντας δύναμης/THD > 0,985 στο φορτίο 50% ή περισσότεροι/ < 3="">
|
| Θρυαλλίδα προστασίας εισαγωγής εναλλασσόμενου ρεύματος στο Λ και το Ν, καυτός pluggable, Varistor |
| Ονομαστική/εκτεταμένη σειρά4) 45 - 58 VDC/40 - 45 VDC ΣΥΝΕΧΟΥΣ τάσης |
| Συνεχές ρεύμα τρέχοντα (μέγιστο) 32 Α/45A κατά τη διάρκεια της υπερφόρτωσης (15s) 16 Α/22.5A κατά τη διάρκεια της υπερφόρτωσης (15s) |
| ΑΛΛΗ ΠΡΟΔΙΑΓΡΑΦΗ |
| Αποδοτικότητα >96% (τρόπος κεντρικών αγωγών), >94% (τρόπος αναστροφέων) >92% (τρόπος κεντρικών αγωγών), >91% (τρόπος αναστροφέων) |
| Η απομόνωση 3,6 kVDC - ACPorts στο PE, kVAC 3 - ACPorts σε DCPort/CAN, 710 VDC - DCPort στο PE, 60 VDC - DCPort ΜΠΟΡΕΊ |
| Συναγερμοί: Το κλείσιμο χαμηλής και υψηλής κεντρικών αγωγών των κόκκινων οδηγήσεων εισαγωγής τάσης θερμοκρασίας κλεισίματος, υψηλής και χαμηλής, αποτυχία Rectiverter, Overvoltage ηλεκτρονόμων συναγερμών [ΚΑΝΈΝΑ ανώτατο 75 VDC/100 μΑ] κλείσιμο στην παραγωγή, αποτυχία ανεμιστήρων, χαμηλός συναγερμός τάσης παραγωγής, ΜΠΟΡΕΊ να μεταφέρει την αποτυχία, το λεωφορείο συγχρονισμού (συναγερμοί παραγωγής εναλλασσόμενου ρεύματος Ή ΣΥΝΕΧΟΎΣ παραγωγής) που χάνονται και ο συγχρονισμός αποτυγχάνουν |
| Προειδοποιήσεις: Rectiverter των κίτρινων οδηγήσεων στον τρόπο de-ποσοστού δύναμης ή στη δύναμη ή τον τρέχοντα τρόπο ορίου στο λιμένα συνεχούς ρεύματος ή εναλλασσόμενου ρεύματος, μακρινό όριο ρευμάτων παραγωγής που ενεργοποιείται, απώλεια ΜΠΟΡΕΊ επικοινωνία με τον ελεγκτή |
| Κανονική λειτουργία: Παραγωγή εναλλασσόμενου ρεύματος των πράσινων οδηγήσεων ή/και ΣΥΝΕΧΉΣ παραγωγή επάνω και εντάξει |
| MTBF (Telcordia SR-332 μέθοδος ΙΙΙ Iss.I (α)) 260 000 ώρες (@ Tambient: 25 °C) |
| Λειτουργούσα θερμοκρασία -40 σε +75°C (- 40 σε +167°F), υγρασία 5 - 95% RH non-condensing |
| De-εκτίμηση θερμοκρασίας επάνω από 55°C (131°F) 1200W σε 480W @ 75°C (167°F) για κάθε ένα, το εναλλασσόμενο ρεύμα και το συνεχές ρεύμα, αποτελέσματα (συνολική δύναμη 2000W σε 800W) |
| Θερμοκρασία -40 αποθήκευσης σε +85°C (- 40 σε +185°F), υγρασία 0 - 99% RH non-condensing |
| Βάρος διαστάσεων [WxHxD]/109 X 41,5 X 327mm (4,25 X 1,69 X 13»)/1,95 κλ (4,3 λίβρες) |
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ |
| Ηλεκτρική ασφάλεια EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, IEC/EN 62040-1:2008+A1: 2013 UL 609501:2014, UL1778: 2014, C22.2 Νο 107.3-14 |
|
ΤΟ EN 6100061:2019, 62:2019, - 63:2007 + Α1: 2011, - 64:2019, IEC 6100065:2015
ΤΟ EN 620402:2006, EN50121-4 EMC: 2016+A1: 2019, -5:2017+A1: 2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 μέρος 15
|
|
ΕΕ 2015/863 (RoHS) & ETSI EN 300 019 2012/19/EU (WEEE)/: 2-1 (κατηγορία 1,2) & 2-2 (κατηγορία 2,3)
Περιβαλλοντικές κανονικές λειτουργούσες συνθήκες σύμφωνα με την πρόταση 4,2 IEC 6204053:2016. Άλλοι λειτουργούντες όροι σύμφωνα με την πρόταση 4,3 IEC 6204053:2016, πρέπει να ενθαρρυνθούν
|
|
1) Το φορτίο εναλλασσόμενου ρεύματος έχει την προτεραιότητα. Η μέγιστα διαθέσιμα δύναμη και το ρεύμα ΣΥΝΕΧΟΥΣ παραγωγής εξαρτώνται από 3) Εάν ο ΣΥΝΕΧΗΣ λιμένας είναι υπερφορτωμένος τραβώντας την τάση κάτω από 43V το ρεύμα εισαγωγής μπορεί να αυξηθεί επάνω από αυτό το επίπεδο. στιγμιαίες φορτίο εναλλασσόμενου ρεύματος και τάση εισαγωγής εναλλασσόμενου ρεύματος δηλ. μέγιστο 800W/16.6A στην πλήρη δύναμη εναλλασσόμενου ρεύματος και ονομαστικός 4) Η μειωμένη απόδοση - αριθ. πέρα από την υποστήριξη φορτίων, και για την παραγωγή THD 200 - 240 VAC αυξανόμενος και εισαγωγή για 230VAC. μέγιστα de-ποσοστά δύναμης παραγωγής (σε 970W για 230 VAC @ 40 VDC)
2) Ο ΣΥΝΕΧΗΣ λιμένας πρέπει ακόμα να θεωρηθεί αμφίδρομος λιμένας η τάση θα παρουσιάσει εάν κεντρικοί αγωγοί ισχύς 5) Εφαρμοσμένος από την καταβολή προϊόντων, παρακαλώ ελέγξτε με την υποστήριξη πωλήσεων για τις απαραίτητες αναθεωρήσεις HW/FW
|
